TLE9140EQW

MOTIX ™ TLE9140EQW 是一款用于 BLDC 电机驱动器的栅极驱动器，设计用于电源电压范围为 8V~72V 的广泛应用
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9140EQW
TLE9140EQW
每件.
数据手册

商品详情

  • VBS UVLO
    8 V
  • Supply Voltage
    8 V to 72 V
  • Turn Off Propagation Delay
    400 ns
  • Classification
    ISO 26262-compliant
  • Operating Voltage
    8 V to 72 V
  • Turn On Propagation Delay
    400 ns
  • Technology
    MOTIX™ Driver
  • Temperature
    - 40°C - 175°C
  • Voltage Class
    110 V
  • Current Sense Amplifier
    -
  • Family
    MOTIX™ gate driver ICs
  • Currently planned availability until at least
    2038
  • Qualification
    Automotive
  • Input Vsm
    8 V to 72 V
  • Output Current
    480 mA
  • Channels
    3
  • Configuration
    3 phase
  • Driving Capability
    230 nC at 20 kHz
受到推崇的
OPN
TLE9140EQWXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-32
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-32
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
MOTIX ™ TLE9140EQW 栅极驱动器 IC 专为 24/48V BLDC 电机应用而设计，电源电压范围为 8 V 至 72 V。该设备集成了创新功能，如有源栅极整形功能，可以提高 EMC 性能并降低功耗。该产品采用小型 TS-DSO-32 封装，可减少设计的整体 PCB 空间，并符合 ISO 26262 ASIL B 标准。

特性

  • 耐高压，最高可达 110 V
  • 栅极驱动能力：~230 nC/MOSFET
  • 频率高达 20 kHz
  • 集成门控整形功能
  • VSM OV 期间主动 LS 自由滑行
  • BEMF 比较器
  • 超时看门狗
  • 诊断和保护功能
  • SPI 通信
  • 符合 AEC Q100 认证
  • 符合 ISO 26262 标准

产品优势

  • 扩展 24 V/48 V 应用程序。采用 MOTIX™ MCU
  • 最大。结温高达 175°C
  • 防止过压损坏的保护
  • 微型 TSDSO-32 封装
  • 广泛的技术资料

图表

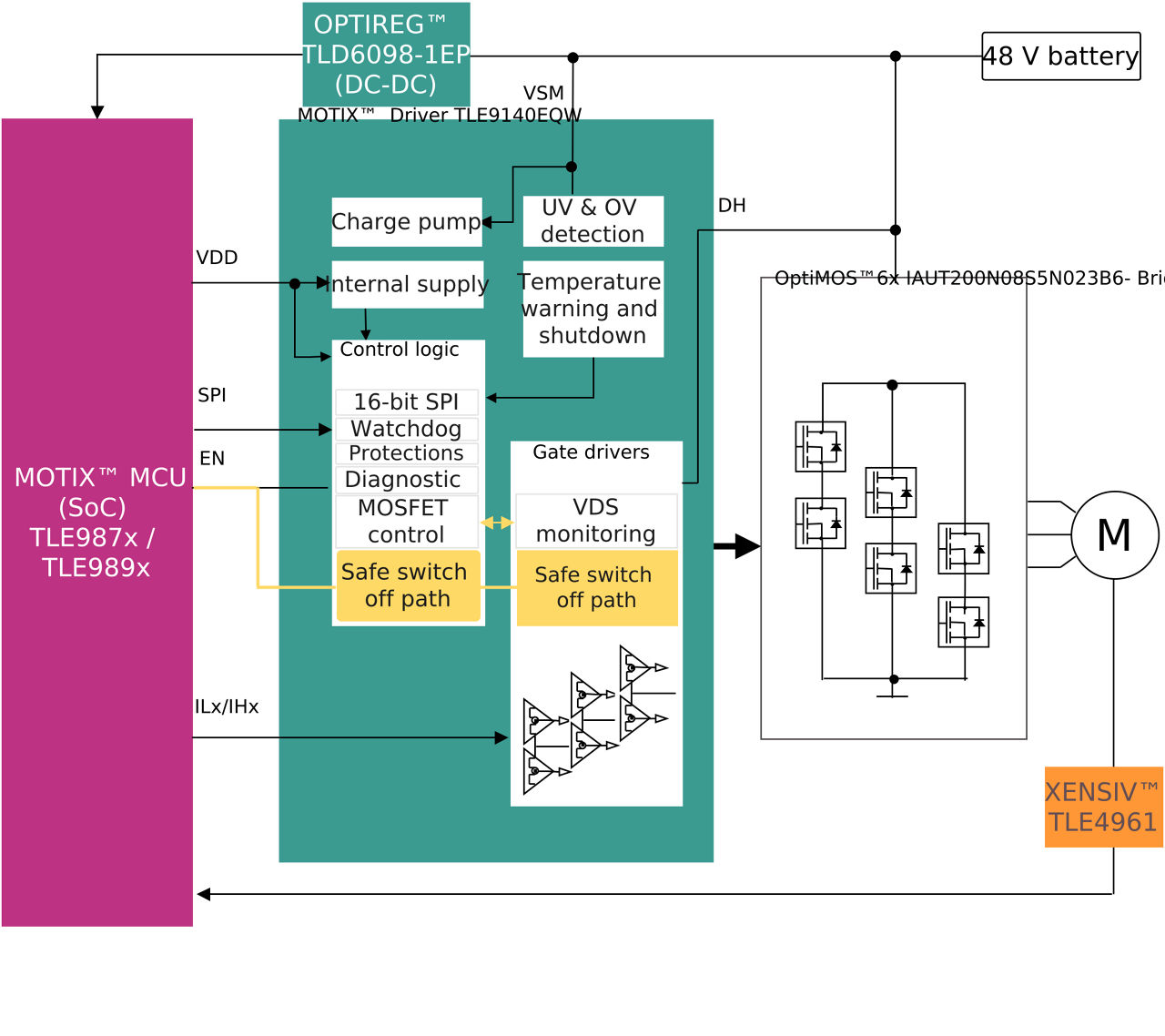

Block diagram TLE9140EQW
Block diagram TLE9140EQW
Block diagram TLE9140EQW Block diagram TLE9140EQW Block diagram TLE9140EQW
×
