TLE9166EQ

新品
MOTIX ™ TLE9166EQ：一款功能强大、用途广泛的多半桥 IC，适用于门控模块和区域控制器，提供顶级性能和灵活性。
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9166EQ
TLE9166EQ
每件.
数据手册

商品详情

  • Low-side output current max
    0.5 A
  • Number of low-sides
    1
  • Protect
    SC, OT, UV, OV
  • Number of Half-Bridges
    6
  • Half-bridge output current max
    7 A
  • Operating Voltage
    5.5 V to 20 V
  • Technology
    MOTIX™ Bridge
  • Number of gate drivers
    2
  • Normal Operating Voltage Range
    5.5 V to 20 V
  • Temperature
    - 40°C - 150°C
  • Supply Voltage absolute max ratings
    40 V
  • Currently planned availability until at least
    2038
  • Diagnostics
    OC, OL, TW, TSD, PSF, SPI_ERR, NPOR
  • High-side output current max
    1.5 A
  • Number of high-sides
    5
受到推崇的
OPN
TLE9166EQXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-32
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-32
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
MOTIX ™ TLE9166EQ 多半桥 IC 非常适合门锁、保险箱锁、镜子折叠和调节功能，可提供精确、准确的电机控制，以优化性能。MOTIX ™ TLE9166EQ 为直流电机、白炽灯和 LED 提供具有小封装和浪涌电流 (IC) 管理的紧凑型解决方案，确保无缝集成和优化电力传输。

特性

  • 电源电压范围 5.5 V – 20 V（外部。40 V）
  • 6 个半桥，可配置压摆率 œ 25 kHz
  • 5 个高边开关
  • SPI 接口
  • 用于电致变色镜和镜面加热器的 MOSFET 驱动器

产品优势

  • 高配置。& 详细诊断
  • 紧凑型解决方案和带 IC 的 INC 灯泡
  • 用于 LED 模块控制的 HS 开关
  • ZDC 的可扩展模块集成

应用

图表

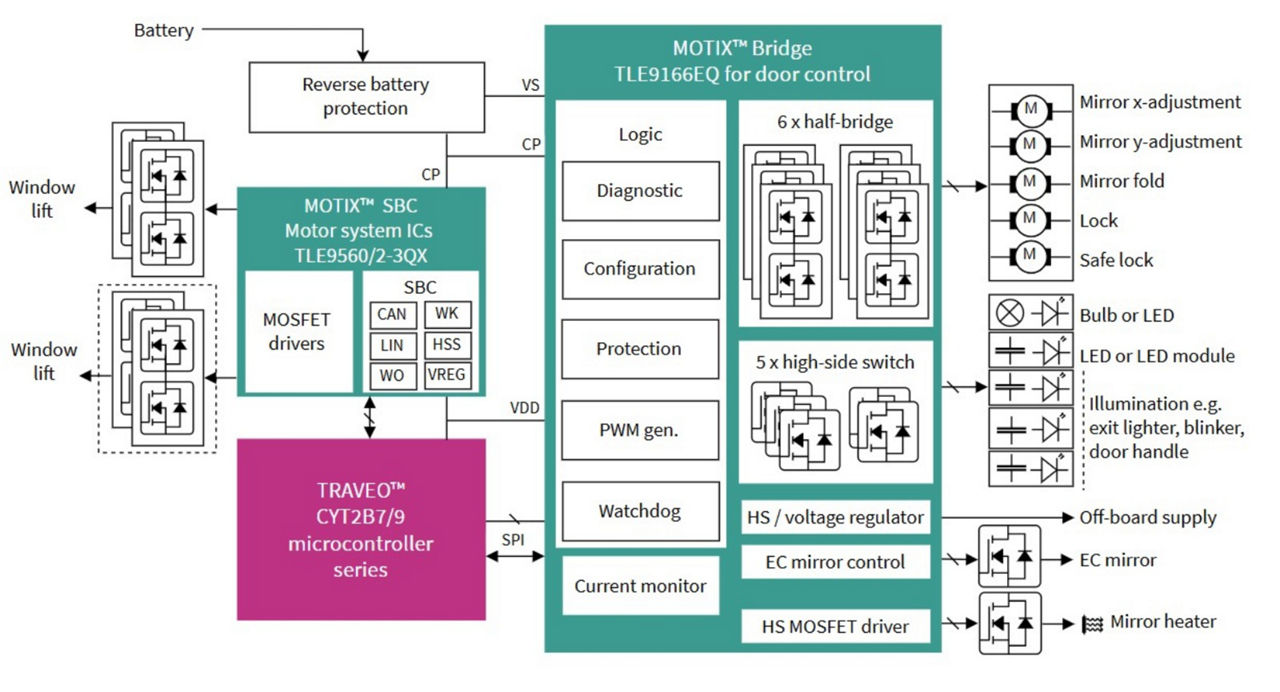

Block Diagram TLE9166EQ
Block Diagram TLE9166EQ
Block Diagram TLE9166EQ Block Diagram TLE9166EQ Block Diagram TLE9166EQ
×
