TLE94103EP
现货，推荐
符合RoHS标准
无铅

TLE94103EP

MOTIX ™ TLE94103EP 是一款受保护的三重半桥驱动器，旨在驱动汽车应用中的小型直流电机
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94103EP
TLE94103EP
数据手册


商品详情

  • RDSON_H（典型值）
    850 mΩ
  • RDSON_L（典型值）
    850 mΩ
  • 供电电压 范围
    5.5 V 至 20 V
  • 分类
    QM
  • 控制接口
    16-bits SPI
  • 温度 范围
    -40 °C 至 150 °C
  • 电源电压绝对最大额定值
    40 V
  • 目前计划的可用性至少到
    2037
  • 系列
    MOTIX™ multi half-bridge ICs
  • 质量等级
    Automotive
  • 最低 过流检测
    0.9 A

推荐的
OPN
TLE94103EPXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-14
封装名 N/A
封装尺寸 3000
封装类型 TAPE & REEL
湿度 2a
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
封装产地
MY
晶圆产地
MY

产品状态
Active
英飞凌封装名称
PG-TSDSO-14
封装名 -
封装尺寸 3000
封装类型 TAPE & REEL
湿度 2a
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
封装产地
MY
晶圆产地
MY
我们的产品系列提供具有 3 至 12 个输出和直接/SPI 接口的半桥驱动器。它们专为直流电机负载的顺序操作而设计，通过 16 位 SPI 接口支持正向/反向/制动/高阻抗模式。由于具有诊断功能和低静态电流，它非常适合汽车应用。紧凑的PG-TSDSO-14封装确保了热效率并降低了成本。

特性

  • 三个半桥功率输出
  • 0.2 µA 低静态电流
  • 3.3V/5V带滞后输入
  • 用于控制和诊断的 16 位 SPI
  • 过载和短路保护
  • 独立输出诊断
  • 开路负载导通状态诊断
  • 快速全局错误标志
  • 过温保护
  • 过压/欠压锁定
  • 横流保护

产品优势

  • 无需外部 MOSFET
  • 睡眠模式下功耗低
  • 降低系统成本，减小 PCB 占用空间
  • 最多 11 个电机的驱动方案
  • 高级诊断功能
  • OUT 1 和 2 针对驱动 HS 负载进行了优化
  • 使用全局错误标志进行快速诊断

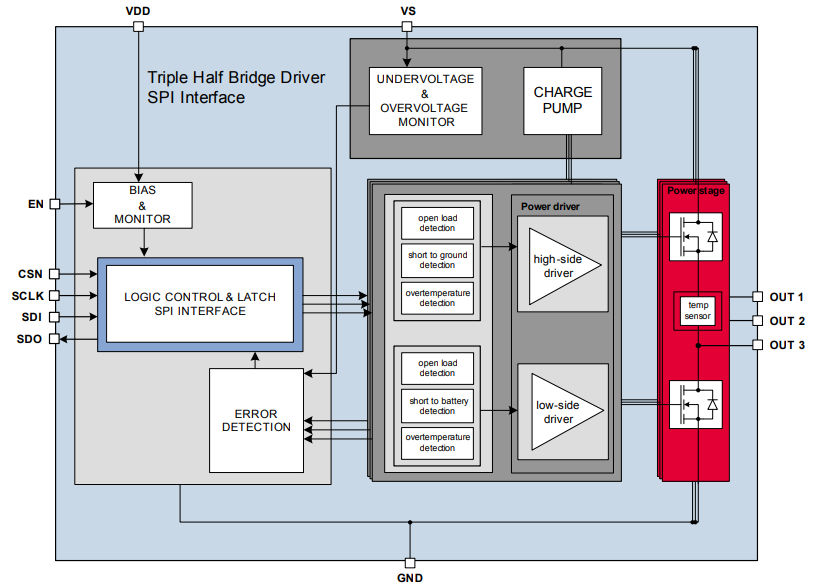

    图表

    TLE94103EP
    TLE94103EP
    TLE94103EP TLE94103EP TLE94103EP
    ×
