TLE94108ES

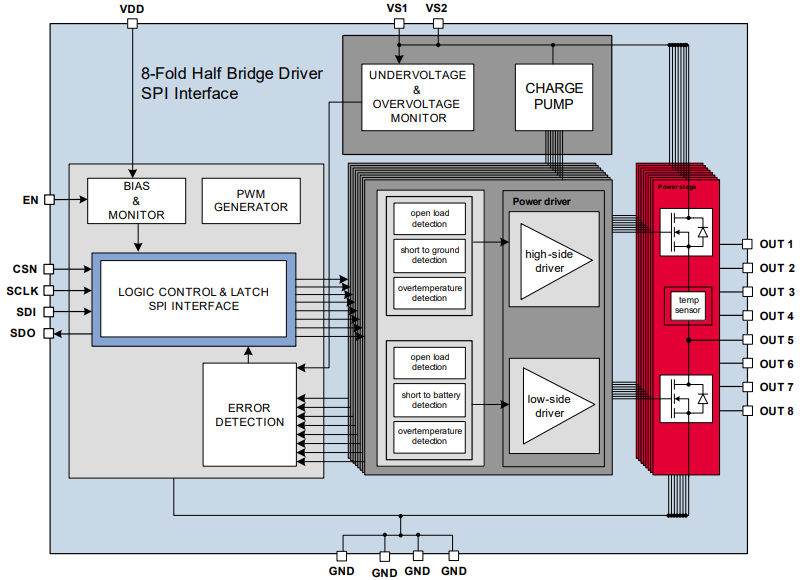

MOTIX ™ TLE94108ES 是一款受保护的八重半桥驱动器，专为汽车运动控制应用而设计
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94108ES
TLE94108ES
每件.
数据手册

商品详情

  • ID(lim)(multiple)
    8 x 0.9A
  • Iq
    0.6 µA
  • RDS (on) (multiple)
    850 mOhm
  • RDSON_H(typ)
    850 mΩ
  • RDSON_L(typ)
    850 mΩ
  • Protect
    SC, OT, UV, OV, OL
  • Mounting
    SMT
  • Operating Voltage
    5.5 V to 20 V
  • Technology
    MOTIX™ Bridge
  • Inhibit
    Yes
  • Temperature
    - 40°C - 150°C
  • Supply Voltage absolute max ratings
    40 V
  • Currently planned availability until at least
    2037
  • Diagnostics
    OC, TW, TSD, PSF, OL, SPI_ERR, NPOR
  • Over current detection min
    0.9 A
受到推崇的
OPN
TLE94108ESXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-24
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-24
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
我们的产品系列提供具有 3 至 12 个输出和直接/SPI 接口的半桥驱动器。它们专为直流电机负载的顺序和并行操作而设计，通过 16 位 SPI 接口支持正向/反向/制动/高阻抗模式。由于具有诊断功能和低静态电流，它非常适合汽车应用。紧凑的PG-TSDSO-14封装确保了热效率并降低了成本。

特性

  • 八个半桥电源输出
  • 0.2 µA 低静态电流
  • 3.3V/5V带滞后输入
  • 用于控制和诊断的 16 位 SPI
  • 过载和短路保护
  • 独立输出诊断
  • 开路负载导通状态诊断
  • 快速全局错误标志
  • 过温保护
  • 过压/欠压锁定
  • 横流保护
  • PWM 输出频率为 80Hz

产品优势

  • 无需外部 MOSFET
  • 睡眠模式下功耗低
  • 降低系统成本，减小 PCB 占用空间
  • 最多 11 个电机的驱动方案
  • 高级诊断功能
  • OUT 1 和 2 针对驱动 HS 负载进行了优化
  • 使用全局错误标志进行快速诊断
