TLF30682QVS01

TLF30682QVS01 是 OPTIREG ™ PMIC 系列的成员，是用于 ADAS 应用的多轨电源。
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF30682QVS01
TLF30682QVS01
每件.
数据手册

商品详情

  • Iout max
    2000 mA, 250 mA, 3500 mA
  • Iq
    11 µA
  • ISO 26262
    QM
  • VQ (multiple)
    3.3 V, 5.0 V, 0.9 V - 1.3 V
  • Product Group
    PMIC
  • Tolerance
    2%
  • Enable (=Inhibit)
    yes
  • Base Product
    TLF3068xQV
  • Comments
    companion power IC for Aurix™ MCU and peripherals, battery connected Buck (PreReg PoL), PostReg Boost for transceivers, PostRegs Buck for µC-core, Window-Watchdog, UV/OV-monitoring of all internal supplies and two external domains (independent bandgap reference), Automotive PMIC
  • Reset
    yes
  • Package
    PG-VQFN-48
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    4 V to 35 V
  • Currently planned availability until at least
    2038
  • Target Application
    Safe Computing, Safe Control
  • Watchdog
    Window-WD
  • Qualification
    Automotive
  • Regulator Type
    Buck-boost
  • Over Voltage Protection
    yes
受到推崇的
OPN
TLF30682QVS01XUMA1
产品状态 active and preferred
英飞凌封装名称
PG-VQFN-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-VQFN-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

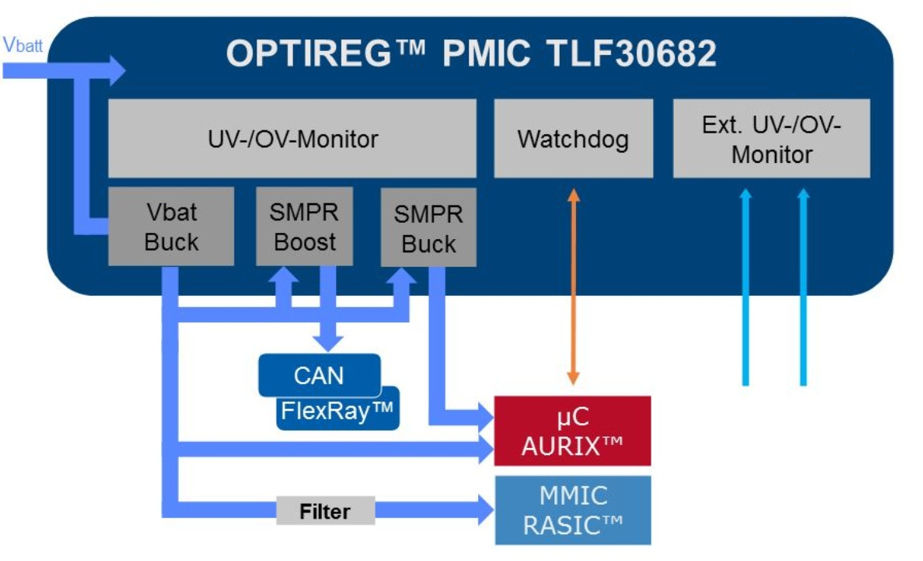

TLF30682QVS01：高效预/后调节器，宽输入范围。高频降压（3.3V/3.5A）带有集成开关。SMPR降压（0.9V-1.3V/2.0A）用于内核内存。SMPR升压（5V/0.25A）用于收发器。最小化外部元件。欠压/过压监控，灵活的看门狗。符合汽车标准的热增强型 VQFN-48封装。针对76-79GHz雷达进行了优化。与 RXS8161PL MMIC、TC35xTA µC、TLE9250VLE 配合使用，简单易行。

特性

  • 概念：Buck/SMPR-Buck&SMPR-BoostµC
  • 核心或内存
  • 收发器
  • 集成电源轨的 UV/OV 监控
  • 外部电源轨的 UV/OV 监控
  • 灵活的看门狗

产品优势

  • 高效率和灵活性
  • 最小化 PCB：更少的元件
  • 优化成本，减少外部元件
