XDP711-001

XDP711-001 是英飞凌宽输入电压热插拔控制器的新成员，具有可编程数字 SOA 控制，非常适合 AI 服务器
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XDP711-001
XDP711-001
数据手册

商品详情

  • Protection Features
    FET faults, VDS fault, SOA fault, memory, watchdog timer, fast input overvoltage, over temperature, short circuit current, overcurrent, output undervoltage, input undervoltage, Input overvoltage
  • Power averaging ((32,768 samples))
    3 s

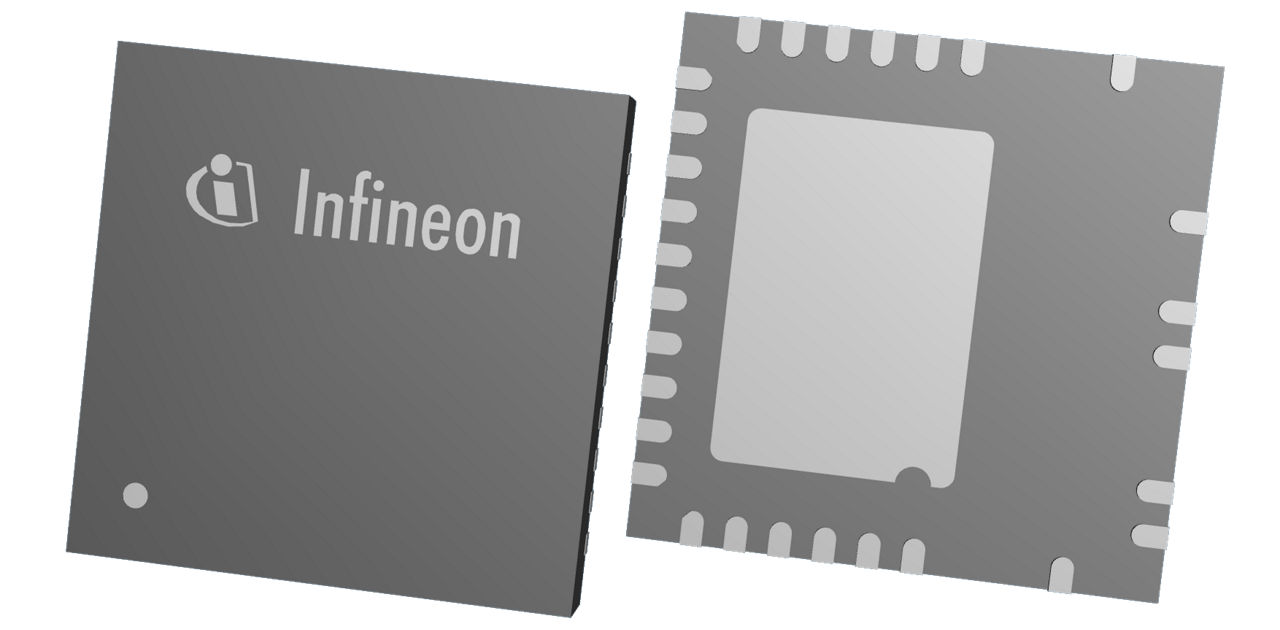

  • Package
    PG-VQFN-29
  • Supported rails
    Positive
  • Fault response
    Auto retry or digitally configurable, Latch off
  • Analog reporting
    Current, Power
  • Surge immunity
    Yes
  • Inrush current control type
    variable pulse SOA control (boost mode) at 1ms or 100µs SOA line with auto boost or full boost, SOA current control
  • Green
    Halogen free, RoHS compliant
  • Current sensing
    High-side
  • Energy reading register size
    40-bit
  • Input Voltage ((100V for 500ms))
    7 V to 80 V
  • Input Voltage fault hysteresis configurability
    Both OV and UV are configurable
  • Communication Interfaces
    PMBus 1.3 at 1MHz
  • Telemetry accuracy
    V ≤ 0.4%, I ≤ 0.75%, P ≤ 1.15%, E ≤ 2.7%
OPN
XDP711001XUMA1
产品状态 coming soon
英飞凌封装名称
PG-VQFN-29
封装名 N/A
包装尺寸 4000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 coming soon
英飞凌封装名称
PG-VQFN-29
封装名 -
包装尺寸 4000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
XDP711-001 是一款宽输入电压热插拔和监控控制器，具有数字 SOA 控制和对 XDP710 的增强功能，可满足 AI 服务器的高可用性和可靠性要求，同时保持向后兼容性。它驱动单个或多个并联 MOSFET，实现持续的系统健康监控和通过 PMBus 进行高速通信，从而允许系统设计人员完全或部分禁用下游子系统。

特性

  • 宽 VIN：+7V 至 +80V（100V 持续 500 毫秒）
  • 集成栅极驱动：0 至 250 uA
  • 1.5A短路时栅极下拉
  • 可编程和预设的 FET SOA 曲线
  • 12 位 ADC：V ≤ 0.4%，I ≤ 0.75% 精度
  • NVM 可编程故障和警告级别
  • 脉冲 SOA 电流控制技术
  • 采用 PMBus 1.3 接口 @1MHz 进行遥测
  • FET 健康监测
  • 模拟电流和功率报告
  • 输入电压浪涌抗扰度
  • 29 引脚 6mm x 6mm VQFN 封装

产品优势

  • 提高系统可靠性
  • 优化系统性能
  • 更高的设计灵活性
  • 允许系统可扩展性
  • 由于具有保护功能，因此设计坚固耐用
  • 占用空间小，BOM 减少
  • 符合行业标准
  • 短路时可在 <1μs 内关闭
  • 支持非优化 SOA FET
