金脉新一代高功率密度电机控制器

Solution 142 Jinmai High Power Density Motor Controller
Solution 142 Jinmai High Power Density Motor Controller
Solution 142 Jinmai High Power Density Motor Controller

应用领域/适用场景：应用于新能源汽车的电机控制器

方案亮点：符合功能安全ASIL-C, 功率高达100KW，最高转速16000转/分钟。

方案详情：

金脉新一代高功率密度电机控制器，采用英飞凌Aurix TC275作为主控芯片，功能安全监控芯片采用英飞凌TLF35584QVVS1，驱动适配英飞凌HP Drive模块，预驱芯片采用英飞凌1ED2002AS，采用松下的三合一电流传感器和DC Link电容器。

Jinmai High Power Density Motor Controller System Block Diagram
Jinmai High Power Density Motor Controller System Block Diagram
Jinmai High Power Density Motor Controller System Block Diagram

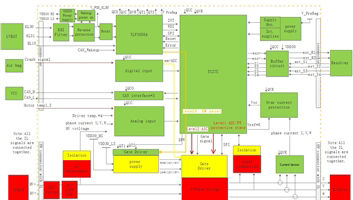

【图1】系统框图

Jinmai High Power Density Motor Controller Machine Picture
Jinmai High Power Density Motor Controller Machine Picture
Jinmai High Power Density Motor Controller Machine Picture

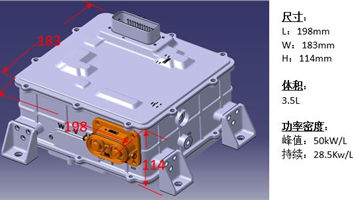

【图2】整机图片

该项目使用的英飞凌的物料清单：
单片机

TC275

功率器件

TLF35584QVVS1

1ED2002AS
