ON 60W PD

方案简介

本方案使用了安森美（ON）5V~20V宽输出电压范围AC-DC Controller FAN604HMX作为功率转换控制芯片，CoolMOS IPD70R360P7S作为反激开关管，FAN6240M6X作为次级同步整流控制芯片，BSC098N10NS5作为次级同步整流MOSFET，BSZ086P03NS3G作为负载开关 。本 方案支持恒压，恒流，恒功率三种输出模式，最大输出功率为60W，最高转换效率可为90%以上。此方案結合了耕源科技有限公司的PD Controller技术，通过USB PD协议，实现智能供电管理。

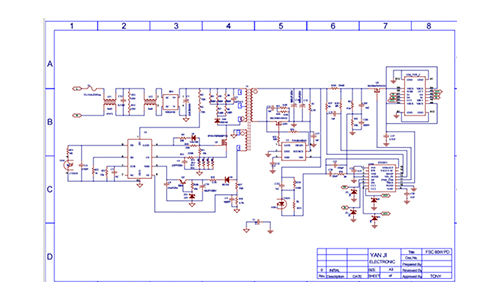

On 60w Pd Solution Introduction
On 60w Pd Solution Introduction
On 60w Pd Solution Introduction

应用场景

本方案适于笔记本电脑，平板电脑，智能手机，蓝牙音响等移动设备充电

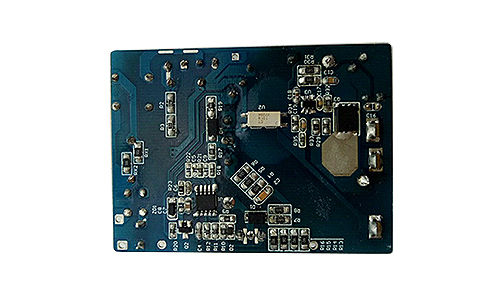

On 60w Pd Application Scenario Part1
On 60w Pd Application Scenario Part1
On 60w Pd Application Scenario Part1

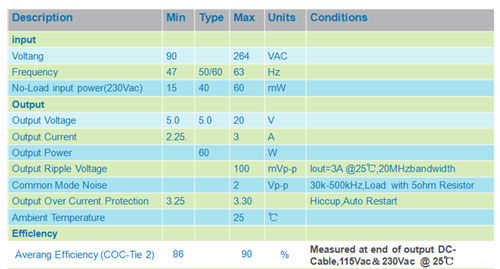

On 60w Pd Application Scenario Part2
On 60w Pd Application Scenario Part2
On 60w Pd Application Scenario Part2
使用英飞凌芯片
方案开发状态

样机

商业模式

零部件及模组供应

方案来源
