此方案由两级组成,前级是TDA4863-2作为控制器的单级PFC反激实现的恒压电路,具有稳定可靠的特点,高PF,低THD。后级是英飞凌创新的数字控制DC/DC控制器ILD2111的恒流电路。可用电脑通过UART接口配置重要参数,支持电阻设置多达16档输出电流,支持外部PWM信号进行调光,并能运行在连续导通模式,自动选择最佳开关频率匹配输出电流纹波,达到最高效率。过载、开路、短路以及智能过温保护功能。这种具有高弹性的方案有利于驱动电源的平台更集中,减少机种数,降低库存。

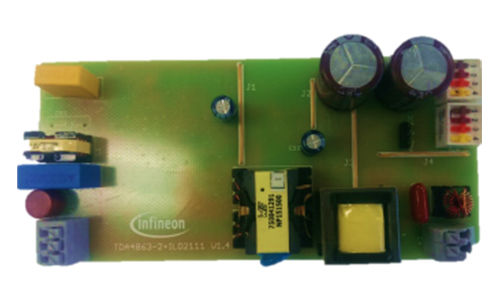

Digital Dc Dc Led Driver Solution Introduction
Digital Dc Dc Led Driver Solution Introduction
Digital Dc Dc Led Driver Solution Introduction

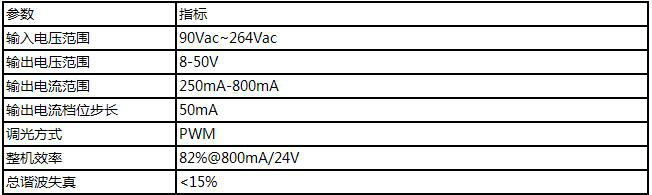

Digital Dc Dc Led Driver Performance Indicators
Digital Dc Dc Led Driver Performance Indicators
Digital Dc Dc Led Driver Performance Indicators

量产
