EVAL_3K3W_TP_PFC_CC

3300W CCM 图腾柱 PFC - 采用 CoolMOS ™和 CoolSiC ™的 3300 W 解决方案
应用指南
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

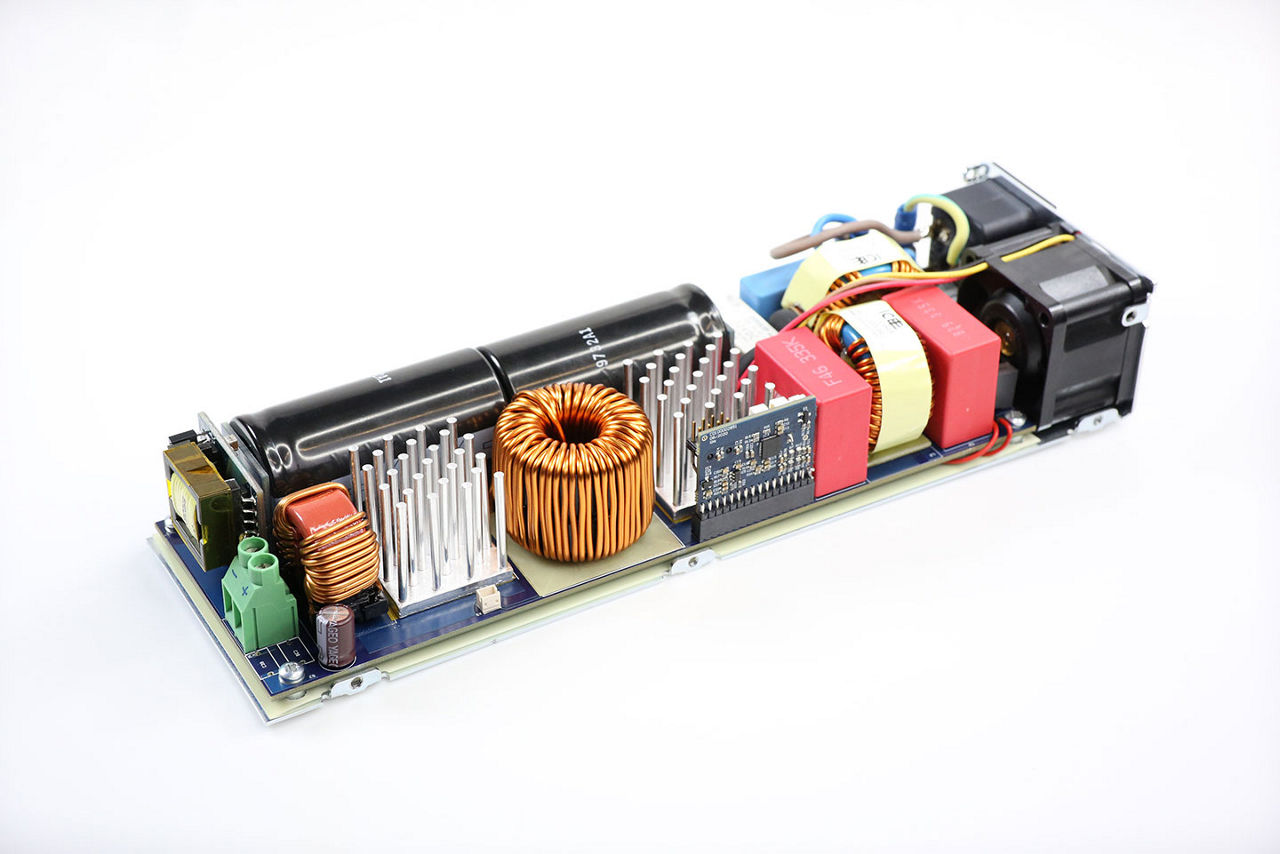

EVAL_3K3W_TP_PFC_CC
EVAL_3K3W_TP_PFC_CC
应用指南

商品详情

  • Pout
    3300 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL_3K3W_TP_PFC_CC
  • Product Category
    Microcontroller, CoolMOS™
  • Supply Voltage
    176 V to 265 V
  • Dimensions
    208mm× 70mm× 40mm
  • Topology
    Topology not found, Single Phase, PFC, Continuous Conduction Mode (CCM)
  • Target Application
    Telecom, SMPS, Industrial Power, Charger, Power Supplies
  • Qualification
    Industrial
  • Input Type
    AC
  • Output Voltage
    300 V to 440 V
  • Output Current
    0 A to 8.2 A
  • Frequency
    65 kHz to 65 kHz
受到推崇的
OPN
EVAL3K3WTPPFCCCTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EVAL_3K3W_TP_PFC_CC 平台为连续模式 (CCM) 的无桥图腾柱功率因数校准器 (PFC) 提供系统解决方案，该平台配备 600 V CoolMOS ™ CFD7、隔离驱动器和 XMC ™微控制器。它针对高效率和高功率密度应用，例如高端服务器和电信，并可作为硬件板或参考设计使用。

特性

  • 高效无桥图腾柱PFC
  • 采用SMD器件，功率密度高
  • 由600 V CoolMOS ™ CFD7实现
  • 在fsw
    • 下与CoolMOS ™ CFD7进行硬换向>
  • 采用XMC1402进行数字控制

产品优势

  • 效率接近 99%
  • 一流的内部
  • 结构紧凑的结构（92 W/in³）
  • 低组件数量

应用
