REF_65W_HFACF_PAG2
REF_65W_HFACF_PAG2
每件.
用户手册

商品详情

  • Pout max
    65 W
  • Board Type
    Reference Board
  • Sub Application
    USB-C Chargers
  • Topology
    Flyback
  • Target Application
    Power Supplies
  • Family
    DC-DC Converter, USB PD Controller
  • Qualification
    Consumer
  • Input Type
    AC
  • Output Voltage
    5 V to 21 V
  • Output Current
    0.012 A to 3.25 A
  • Configuration
    CYPAS212A1-32LQXQ, GS-065-009-6S-L, IRS25752LPBF, BSS316N, ESD-245, ESD-253, BSZ0902NS, ISC030N12NM6, CYPAP212A1-14SXI
  • Frequency
    20 kHz to 180 kHz
受到推崇的
OPN
REF65WHFACFPAG2TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

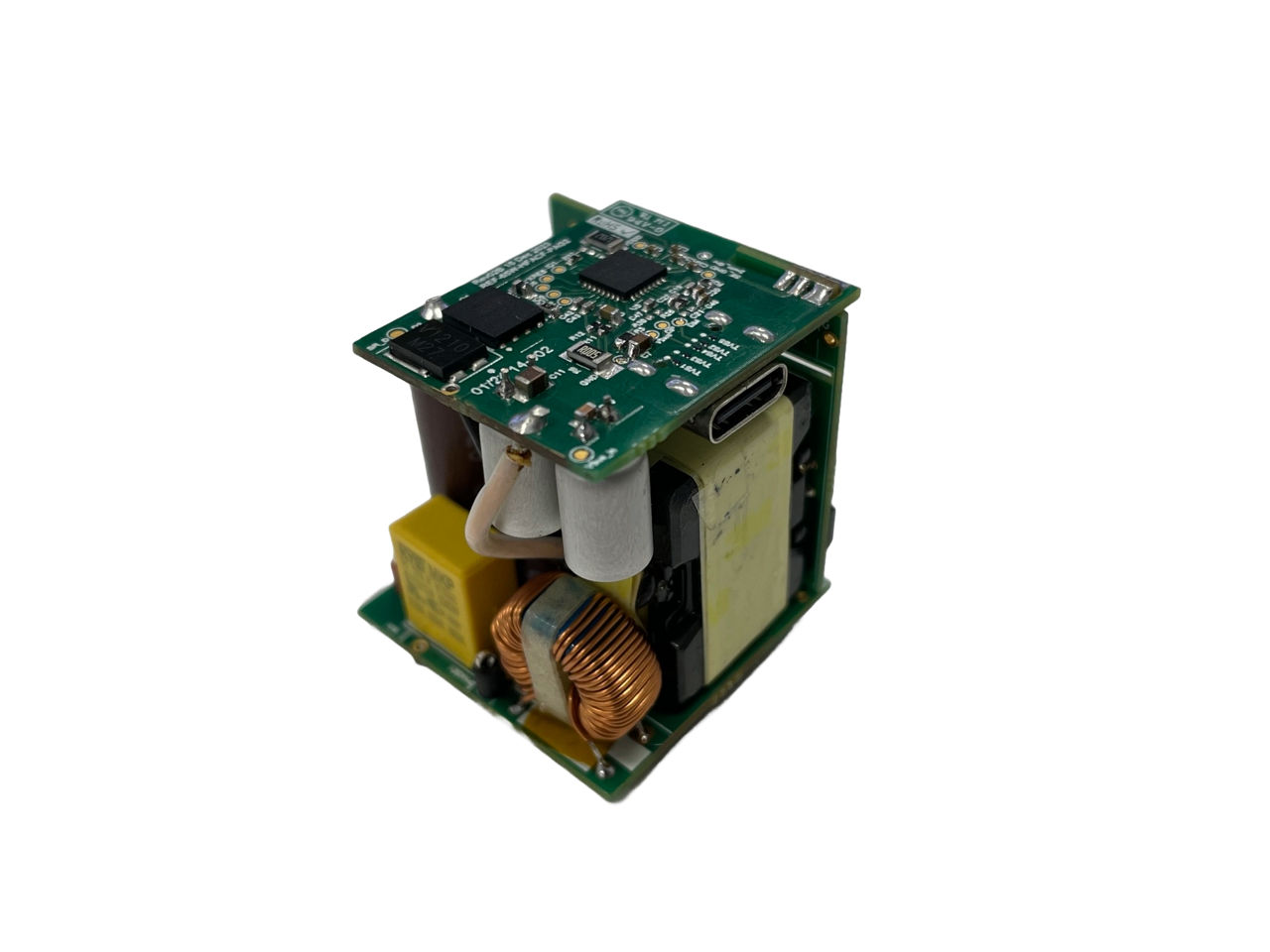

REF_65W_HFACF_PAG2 是为 USB-PD 充电器开发的，具有 PPS 和传统协议，支持 100 Vac - 240 Vac 的宽范围和 5 V 至 21 V 的输出电压。该设计的输出功率为 65 W。它基于 EZ-PD ™ PAG2-AC，具有高频操作的行业基础无电源功率密度（32）该设计由具有集成电流感应功能的英飞凌 CoolGaN ™ （GS-065-009-6S-L）提供支持。

特性

  • 单端口 USB-C PD 充电器
  • 高功率密度（裸机 32 W/in³）
  • 支持 65 W 输出功率
  • 支持 PD 3.1 PPS
  • 支持 BC 1.2、Apple 充电和 QC 5.0
  • 支持高频操作
  • 宽输入操作（100 Vac - 240） Vac)
  • 宽输出电压（5V-21V）
  • 集成x-cap放电
  • 集成Vcc升压转换器
  • 支持通过CC线路进行固件升级

产品优势

  • 高度集成的系统解决方案
  • 满足DoE VI和CoC Tier2要求
  • 满足IEC62368 x电容放电
  • 满足EuP Lot6要求
  • 低功耗<30mW
  • 支持通过USB-C进行固件升级
  • 能够升级到PD 3.2 SPR PPS和AVS

应用
