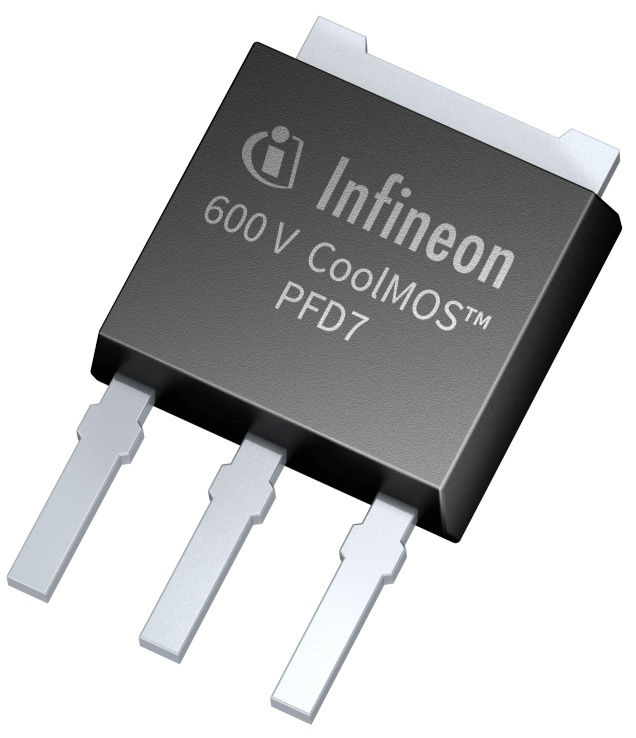

IPS60R210PFD7S

600V CoolMOS ™ PFD7 超结 MOSFET，采用 TO-251 IPAK 短引线封装
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPS60R210PFD7S
IPS60R210PFD7S
数据手册

商品详情

  • ID (@25°C) max
    16 A
  • ID max
    16 A
  • IDpuls max
    42 A
  • Ptot max
    64 W
  • QG
    23 nC
  • RDS (on) (@10V) max
    210 mΩ
  • RDS (on) max
    210 mΩ
  • VDS max
    600 V
  • VGS(th)
    4 V
  • Mounting
    THT
  • Package
    IPAK
  • Operating Temperature
    -40 °C to 150 °C
  • Pin Count
    3 Pins
  • Polarity
    N
  • Special Features
    price/performance
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:
600V CoolMOS ™ PFD7 超结 MOSFET（IPS60R210PFD7S）是对 CoolMOS ™ 7 消费应用产品的补充。采用 TO-251 IPAK SL 封装的 IPS60R210PFD7S 具有 210mOhm 的 RDS(on)，从而实现低开关损耗。实施快速体二极管可实现坚固耐用的设备，进而减少客户的物料清单 (BOM)。 PFD7，专为实现超高功率密度和最高效率设计。该产品主要针对超高密度充电器、适配器和低功率电机驱动器。600V CoolMOS ™ PFD7 比 CoolMOS ™ P7 和 CE MOSFET 技术具有更高的轻载和满载效率，从而使功率密度提高 1.8W/立方英寸。

特性

  • 极低的 FOM RDS(on) x Eoss
  • 集成稳健的快速体二极管
  • 高达 2kV 的 ESD 保护
  • 宽范围的 RDS(on) 值
  • 出色的换向稳定性
  • 低 EMI
  • 广泛的封装组合

产品优势

  • 最大限度地减少开关损耗
  • 与最新的 CoolMOS ™充电器技术相比，功率密度有所提高
  • 与适用于低功耗驱动应用的 CoolMOS ™ CE 技术相比，效率更高，热性能更好
  • BOM 成本降低且易于制造
  • 坚固耐用且可靠
  • 易于选择合适的部件进行设计微调
