TLE9873QXW40

MOTIX ™ TLE9873QXW40 为泵和风扇提供高可靠性和更长的使用寿命
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9873QXW40
TLE9873QXW40
数据手册

商品详情

  • GPIO
    10
  • MOSFET Drivers (High Side)
    3
  • MOSFET Drivers (Low Side)
    3
  • PN MOS DRIVER
    No
  • RAM
    3 kByte
  • Tj max
    175 °C
  • Product Category
    Microcontroller (MCU)
  • Low Side Switch
    0
  • Operating Voltage
    5.5 V to 28 V
  • Technology
    MOTIX™ MCU (SoC)
  • Instruction Set Architecture
    Arm® Cortex®-M3
  • Interfaces
    PWM + LIN
  • Clock Frequency max
    40 MHz
  • Temperature
    - 40°C - 175°C
  • Solid Flash
    48 kByte
  • Family
    MOTIX™ 32-bit motor control SoC
  • Currently planned availability until at least
    2035
  • Language
    SPICE
  • Operational Amplifier
    Yes
  • Frequency
    40 MHz
  • High Side Switch
    0
  • High Voltage Monitor Input
    1
受到推崇的
OPN
TLE9873QXW40XUMA1
产品状态 active and preferred

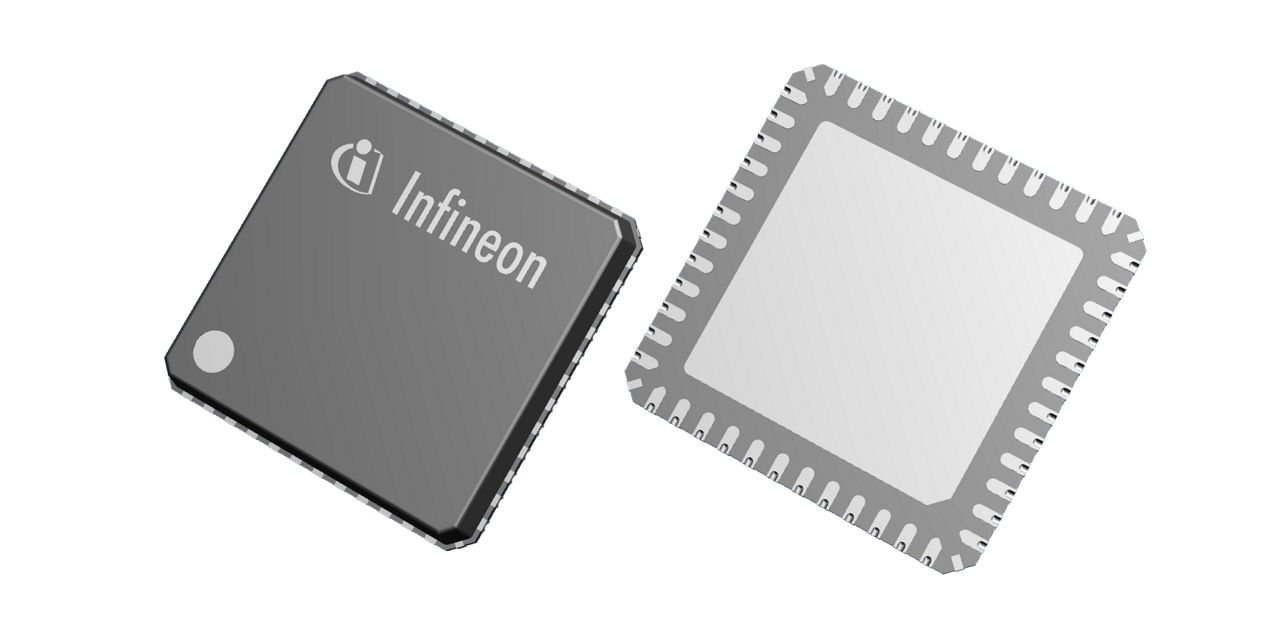

英飞凌封装名称
PG-VQFN-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-VQFN-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
MOTIX ™ TLE9873QXW40 是一款单芯片三相电机驱动器，在单个芯片上集成了 Arm ® Cortex ® -M3 内核、闪存、模拟和混合信号外设、LIN 收发器和驱动级。它支持磁场定向控制等先进的电机控制算法，并为发动机冷却风扇、水泵和油泵等汽车电机控制应用提供理想的解决方案。

特性

  • 32 位 Arm® Cortex®-M3，最高 40 MHz
  • 5.5 V 至 28 V 单电源
  • 片上振荡器和时钟 PLL
  • 48 KB 闪存、3 KB RAM、EEPROM 模拟器
  • 集成 LIN 收发器
  • 高压监控引脚 (MON)
  • 快速同步通信 (SSC)
  • 两相/三相桥式驱动器 (BDRV)
  • 低侧分流电流检测放大器
  • 8 位和 10 位 ADC
  • 温度范围：-40°C 至 175°C
  • 紧凑型 VQFN-48 封装

产品优势

  • 一流的设备
  • 优化 BOM 成本
  • 尺寸紧凑
  • 优质的设计体验
