请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
视图替换
停产
已停产
符合RoHS标准
无铅

TLS820D0EL V33

停产
TLS820D0EL V33 是采用 SSOP14-EP 封装的适用于 3.3 V 电源的高性能超低压差线性电压调节器系列。
数据手册
封装
视图替换

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS820D0EL V33
TLS820D0EL V33
视图替换
数据手册

商品详情

  • Hold
    no
  • Accuracy
    2 %
  • Dropout Voltage
    80 mV
  • Enable (=Inhibit)
    yes
  • Base Product
    TLS820D0xx
  • Reset
    yes
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3 V to 40 V
  • Status Output
    no
  • Power Fail
    no
  • Power Good
    no
  • Currently planned availability until at least
    n.a
  • Watchdog
    no
  • Qualification
    Automotive
  • Regulator Type
    High Performance
  • Output Voltage Type
    3.3 V
  • Output Current max
    200 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    40 µA
  • Budgetary Price €/1k
    0.58
  • Early Warning
    no
OPN
TLS820D0ELV33XUMA1
产品状态 discontinued
英飞凌封装名称
PG-SSOP-14
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 N/A
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
视图替换

产品状态 discontinued
英飞凌封装名称
PG-SSOP-14
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
LDO 稳压器非常适合汽车系统，输入电压范围为 3V 至 40V，静态电流低至 40μA。它们提供 200mA 的最大输出电流，输出电压随温度变化的精度为 2%。新的环路概念提供了快速调节和稳定性，输出端只需要一个 1μF 的小陶瓷电容器。此外，当电流低于 100mA 时，它们的典型压差仅为 80mV，非常低。

特性

  • 宽输入电压范围：3.0 V 至 40 V
  • 固定输出电压 3.3 V
  • 输出电压精度 ≤ ± 2 %
  • 输出电流能力高达 200 mA
  • 超低电流消耗（典型值）。40 µA
  • 典型值极低压差电压。80 mV@100 mA
  • 使用 1 µF 陶瓷输出电容时保持稳定
  • 上电时可选择复位延迟
  • 低至 2.50 V 的可调复位阈值
  • 使能、欠压复位、过温关断
  • 输出电流限制
  • 宽温度范围
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 认证

产品优势

  • 非常宽的输入电压范围
  • 快速电压调节环路
  • 支持电压启动应用
  • 非常低压差

应用

图表

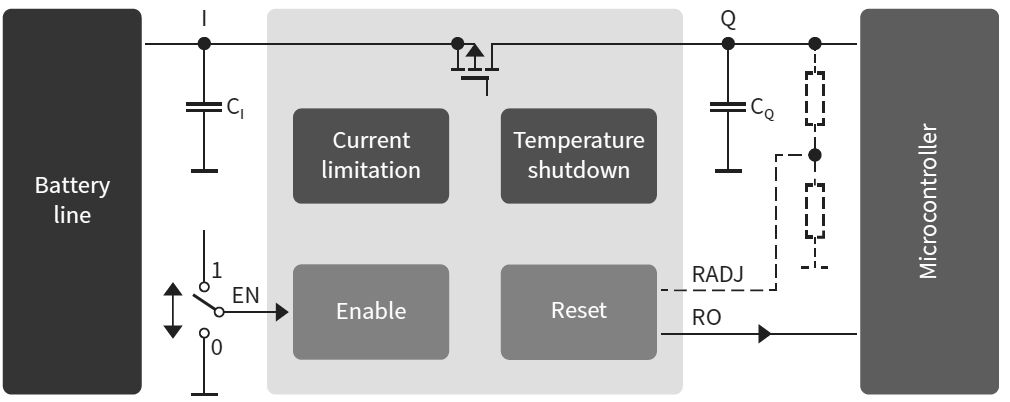

TLF820Dx_application_diagram
TLF820Dx_application_diagram
TLF820Dx_application_diagram TLF820Dx_application_diagram TLF820Dx_application_diagram
TLF820Dx_application_diagram TLF820Dx_application_diagram TLF820Dx_application_diagram
×
