TLS820D2EL VSE

停产
TLS820D2EL VSE 是一款 200mA 低压差稳压器 (LDO)，具有复位和低 Iq，采用 SSOP-14 封装，可选输出 5V 和 3.3V
数据手册
封装
视图替换

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS820D2EL VSE
TLS820D2EL VSE
视图替换
数据手册

商品详情

  • Hold
    no
  • Accuracy
    2 %
  • Dropout Voltage
    100 mV
  • Enable (=Inhibit)
    yes
  • Base Product
    TLS820D2xx
  • Reset
    yes
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3 V to 40 V
  • Status Output
    no
  • Power Fail
    no
  • Power Good
    no
  • Watchdog
    no
  • Currently planned availability until at least
    n.a
  • Qualification
    Automotive
  • Regulator Type
    High Performance
  • Output Voltage Type
    Selectable 5.0 V or 3.3 V
  • Output Current max
    200 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    20 µA
  • Early Warning
    no
OPN
TLS820D2ELVSEXUMA2
产品状态 discontinued
英飞凌封装名称
PG-SSOP-14
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
视图替换

产品状态 discontinued
英飞凌封装名称
PG-SSOP-14
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
OPTIREG ™线性 TLS820D2ELVSE 是一款用于汽车系统的高性能电压调节器。它具有非常低的 20μA 静态电流、3V 至 40V 的输入电压范围以及可选的输出电压（5V 和 3.3V）。此外，它还包括电压监控的复位功能，并在启动条件下运行。

特性

  • 宽输入电压范围：3.0 V 至 40 V
  • 可选输出电压：5 V 或 3.3 V
  • 输出电压精度：≤ ±2%
  • 输出电流能力高达 200 mA
  • 超低电流消耗，典型值 20 μA
  • 极低压差，典型值 100 mV，输出电流低于 100 mA
  • 使用 1 μF 陶瓷输出电容稳定工作
  • 使能
  • 复位输出
  • 可调复位阈值，低至 2 V
  • 过温关断
  • 输出电流限制
  • 宽温度范围
  • 绿色产品（符合 RoHS 标准）

产品优势

  • 单个器件支持 5V 和 3.3V 电源
  • 超宽输入电压范围
  • 快速电压调节环路
  • 低无源元件 BOM 成本
  • 监控功能 (RESET)
  • 适用于启动状态
  • 低电流消耗

 最适合的电源：

  • MCU/微控制器（5V 和 3.3V）
  • CAN 收发器
  • FlexRay 收发器
  • 传感器（板载）
  • 执行器 IC
  • 驱动器 IC

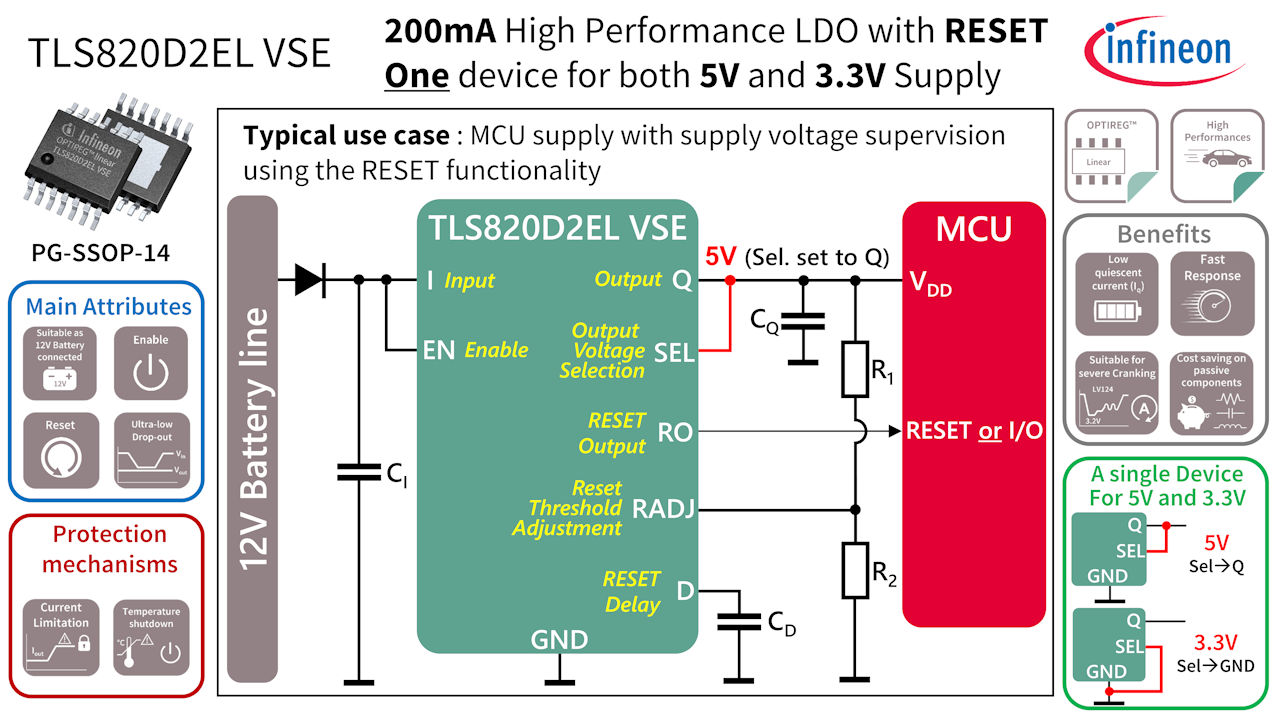

图表
