带 LIN/CAN 的电机系统基础芯片（SBCs）

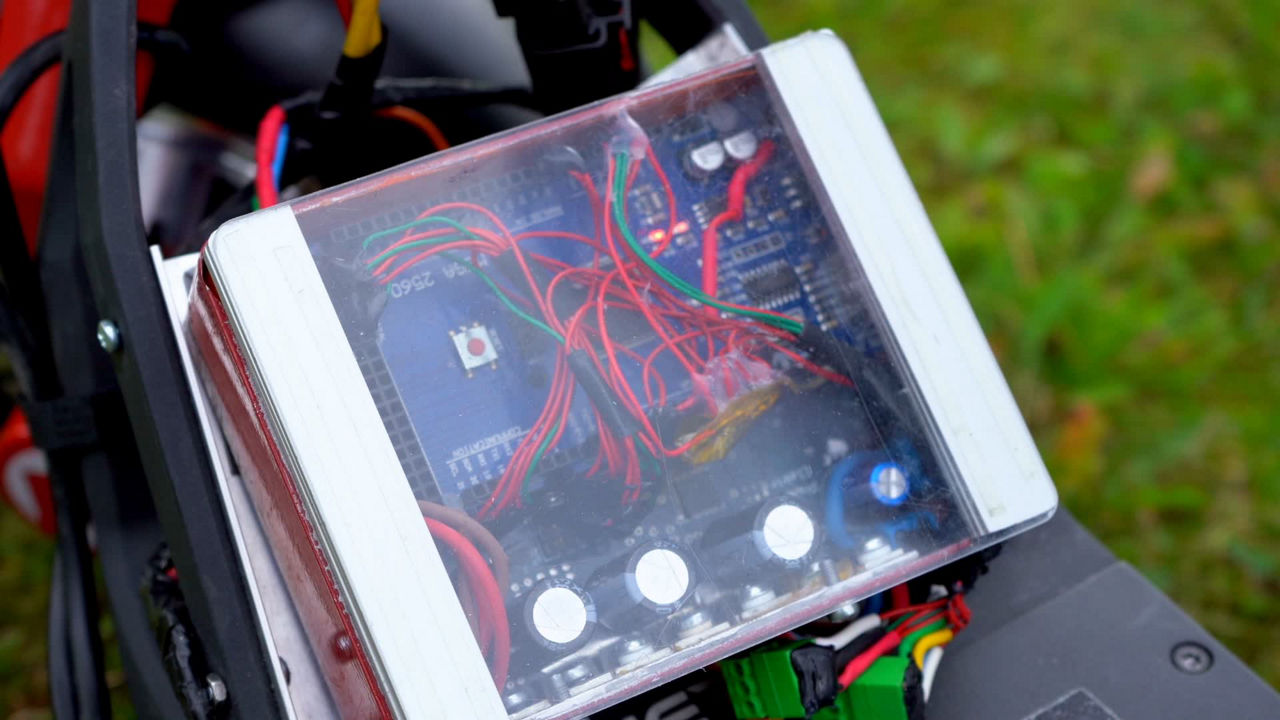

英飞凌的 MOTIX™ 电机系统IC（SBC）是全球首款集直流或无刷直流电机控制、集成电源以及 LIN/CAN 功能于一体的集成电路。

anchor

概述

英飞凌的 MOTIX™ 电机系统IC（SBC）系列具有高集成度和高性能，适用于有刷直流（BDC）和无刷直流（BLDC）电机控制，且系统成本经过优化。它在紧凑的 7x7 毫米封装中集成了低压差稳压器、CAN 和 LIN 通信接口以及多个半桥 MOSFET 驱动器。英飞凌的自适应 MOSFET 栅极驱动专利概念有助于改善电磁兼容性（EMC）性能、降低功率损耗并实现目标开关时间。

关键特性

  • 5 V/250 mA LDO 稳压器
  • 4/3 路半桥 MOSFET 驱动器
  • BLDC 版本：集成 1 路电流检测放大器（CSA）
  • LIN 和 / 或 CAN 收发器
  • 自适应 MOSFET 控制
  • 32 位 SPI 接口
  • 4/6 路 PWM 输入，支持高侧 / 低侧（HS & LS）
  • 4/3 路高侧开关（典型导通电阻 7 Ω）
  • 诊断与监控功能
  • 可配置唤醒源
  • PG‑VQFN‑48 封装（7 mm × 7 mm）
  • 设计资源，包含软件、工具

产品系列对比

产品

关于

探索英飞凌 MOTIX™ 电机控制 IC 产品组合用于BLDC 电机

MOTIX™电机系统 IC (SBC) 适用于有刷直流 (BDC) 和无刷直流 (BLDC) 电机控制，并结合了电源、通信和多个半桥 MOSFET 驱动器。

MOTIX™ TLE9561(-3)QX 包括以下功能块： 状态机、唤醒输入、复位、看门狗、SPI、HS 输出、HB 驱动器 + 电荷泵、LDO、CAN FD

MOTIX™ TLE9560/TLE9562(-3)QX 包括以下功能块： 状态机、唤醒输入、复位、看门狗、SPI、HS 输出、HB驱动器 + 电荷泵、LDO、CAN FD、LIN

主要特性

  • MOTIX™ TLE9560：用于单直流电机的 B4 预驱动器
  • MOTIX™ TLE9561/2：最多可驱动三个直流电机的 B8 预驱动器
  • 自适应 MOSFET 控制高达 100 mA 恒定栅极电荷
  • 5 V线性稳压器，最大250 mA
  • CAN FD 速度可达 5 Mbps
  • 支持CAN PN和FD（“-3”系列）
  • 2B / J2602 (TLE9560/2)
  • 最多 4 个高压侧开关 （导通电阻为 7Ω）
  • 最多 5 路唤醒输入
  • 最多6个 PWM 输入
MOTIX™ 电机系统 IC（SBC） 中包含哪些功能模块

MOTIX™ TLE9561(-3)QX 包括以下功能块： 状态机、唤醒输入、复位、看门狗、SPI、HS 输出、HB 驱动器 + 电荷泵、LDO、CAN FD

MOTIX™ TLE9560/TLE9562(-3)QX 包括以下功能块： 状态机、唤醒输入、复位、看门狗、SPI、HS 输出、HB驱动器 + 电荷泵、LDO、CAN FD、LIN

产品系列亮点
  • 节省空间：将电源和多 MOSFET 驱动IC的功能结合在单个VQFN-48 引脚封装，面积为 7mm x 7mm，
  • 节能：提供智能省电模式，包括停止和睡眠模式，以及最低的静态电流
  • 高系统可靠性：广泛的诊断和保护（例如故障安全输出、看门狗、故障安全运行模式）被嵌入到片上系统中
  • 降低成本：最少的外部元件数量可降低 BOM 成本、零件放置和开发成本、采购成本、处理成本和 PCB 尺寸成本
  • 多种灵活的设计：平台式方法可减少开发工作量，缩短产品上市时间，降低设计成本
关于英飞凌的产品生态系统

为了缩短产品的上市时间和客户的开发工作，我们提供全面的设计支持：

  • 配置工具：适用于MOTIX™ MOTIX™ ™ 配置向导
  • 软件： MOTIX™ TLE956 设备驱动程序提供一个简单的 API，通过 SPI 为外部桥接驱动程序生成控制帧。
  • Arduino 扩展板
  • 详尽的文档
  • 提供工程服务和软件支持的全球合作伙伴网络
  • 全面的支持基础设施和社区
英飞凌开发者中心
英飞凌社区
关于英飞凌的产品生态系统

英飞凌的 MOTIX™ 电机系统 IC（SBC） 使用自适应 MOSFET 栅极驱动的专利概念。这种多级开关速率控制可以通过SPI优化 EMC 性能，包括在不受死区时间和开启/关闭延迟影响的情况下调整开关速率。外部 MOSFET 开关时间的板载测量和自适应允许在功耗与 EMC 性能之间取得平衡，针对 MOSFET 批次间的变化进行调整，减少线路末端校准工作的需求。
