CY7113

EZ-PD ™ PMG1-S3评估板
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CY7113
CY7113
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Supply Voltage
    3.3 V to 32 V
  • Power
    15 W to 140 W
  • Sub Application
    Consumer
  • Topology
    USB
  • Target Application
    Docks
  • Family
    USB PD Controller
  • Qualification
    Consumer
  • Input Type
    DC
  • Output Voltage
    3.3 V to 28 V
  • Output Current
    0.5 A to 5 A
  • Configuration
    Single Phase
受到推崇的
OPN
CY7113
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

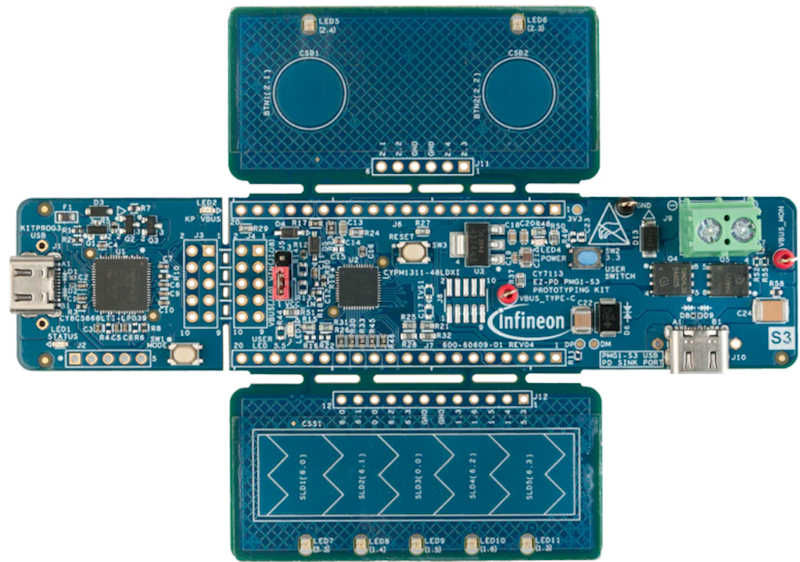

CY7113 EZ-PD ™ PMG1-S3原型开发套件是具有CAPSENSE ™功能的高压USB PD供电产品的开发平台。它具有USB PD吸收功能、基于自电容的CAPSENSE ™按钮和5段。最初支持100 W（20 V，5 A）USB PD操作，更新后可支持140 W（28） V，5A）。有关信息，请联系英飞凌详细技术支持。

特性

  • 支持高达 140 W 的 USB-C PD 3.1 规范
  • 48 MHz ARM ® Cortex ® -M0
  • 256 KB 边框，32 KB RAM
  • 仅具有可配置 RD 和 RD-DB 的 UFP
  • 片上过压保护
  • 34 V稳压器
  • 支持扩展功率范围（EPR）
  • USB全速设备
  • 26个GPIO、I2C、SPI、UART
  • 集成电容式触摸式控制器

产品优势

  • 集成单芯片解决方案
  • 集成USB-C PD和微控制器
  • 支持扩展功率范围（EPR）
  • 集成硬件保护功能
  • ModusToolbox ™支持PMG1 SDK
  • 大型代码仓库
  • 符合USB PD 3.1规范
  • 经过广泛操作互测试的解决方案

应用
