DEMO BGT60LTR11AIP

带有 XENSIV ™ BGT60LTR11AIP 60 GHz 雷达传感器的演示套件
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO BGT60LTR11AIP
DEMO BGT60LTR11AIP
每件.
用户手册

商品详情

  • Number of Rx Antennas max
    1
  • Number of Tx Antennas max
    1
  • Board Type
    Demo Board
  • Product Name
    BGT60LTR11AIP
  • Antenna
    Antennas in package
  • Applications
    Refrigerator
  • Halogen-free
    Yes
  • Max Detection Range
    11 m
  • Min Detection Range
    0.6 m
  • Target Application
    Air conditioners, Smart Home devices, Automated door openers, Contactless switches, Displays such as TVs, monitors, laptops or tablets, Lighting systems and lighting control (mainly indoor lighting), Multicopter and drones, Smart Building, Smart appliances, Smart home security and alarm systems including IP cameras
  • Family
    XENSIV™ 60GHz Radar Sensors
  • Qualification
    Industrial (JEDEC20/22)
  • Input Type
    DC
  • Direction of Motion
    Yes
  • Motion
    yes
  • Speed [m/s]
    Yes
  • Frequency
    61 GHz to 61.5 GHz
受到推崇的
OPN
DEMOBGT60LTR11AIPTOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

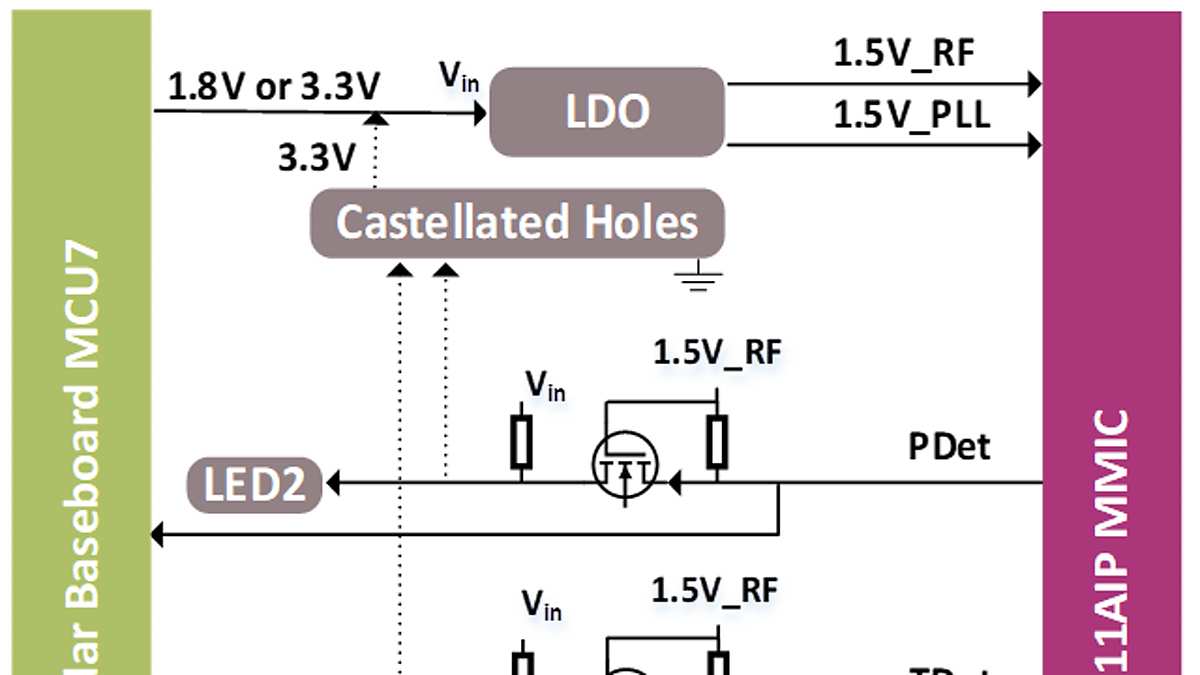

该演示套件采用 XENSIV ™ BGT60LTR11AIP 屏蔽，通过 Hirose 连接器安装在雷达底板 MCU7 中。 该套件以脉冲多普勒模式运行，并与雷达开发套件 (RDK) 和雷达融合 GUI 兼容，可轻松配置雷达传感器、立即显示雷达信号并访问预定义的应用程序，例如使用传感器内部检测器进行运动检测和高级运动感应。 XENSIV ™ BGT60LTR11AIP 屏蔽嵌入了 BGT60LTR11AIP 60 GHz 雷达传感器（配置为 SPI 模式），具有 1Tx、1Rx 封装天线 (AIP) 和电磁带隙 (EBG) 结构。 此外，它还可以与其他硬件一起使用，例如雷达底板 MCU7 Plus 和 XENSIV ™传感器屏蔽。

特性

  • 20 x 6.25 mm² RF 屏蔽尺寸
  • 用于配置的数字接口。和数据传输
  • 用户板载 LED 指示雷达传感器状态
  • PCB 边缘上的槽形孔用于信号接入
  • 64 x 25.4 mm² 尺寸雷达底板 MCU7
  • 可以执行雷达传感器 RAW 数据处理
  • 将雷达数据转发至 USB 接口或 Arduino MKR
  • 高速 USB 2.0 接口
  • 与 RDK 和雷达融合 GUI 一起操作

产品优势

  • 用于配置的数字接口。和数据传输
  • 2 个板载 LED 指示雷达传感器输出
  • PCB 边缘上的槽形孔用于信号接入
  • 64 x 25.4 mm² 尺寸雷达底板 MCU7
  • 可以执行雷达传感器 RAW 数据处理
  • 将雷达数据转发至 USB 接口或 Arduino MKR
  • 高速 USB 2.0 接口
  • 与 RDK 和雷达融合 GUI 一起操作
