在产
符合RoHS标准

DEMO DISTANCE2GOL

演示套件包含 XENSIV ™ BGT24LTR11 24 GHz 雷达传感器，采用软件控制器 FMCW 模式，用于距离测量和人体 1D 跟踪
应用指南
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO DISTANCE2GOL
DEMO DISTANCE2GOL
应用指南

商品详情

  • Number of Rx Antennas max
    1
  • Number of Tx Antennas max
    1
  • Board Type
    Demo Board
  • Product Name
    BGT24LTR11
  • Antenna
    External
  • Halogen-free
    yes
  • Max Detection Range
    20 m
  • Min Detection Range
    1 m
  • Target Application
    UAVs, Smart Home, HVAC, Security systems, Lighting systems, Smart Building
  • Family
    XENSIV™ 24GHz Radar Sensors
  • Range
    yes
  • Qualification
    Industrial (JEDEC20/22)
  • Input Type
    DC
  • Direction of Motion
    Yes
  • Motion
    yes
  • Speed [m/s]
    Yes
  • Frequency
    24 GHz to 24.5 GHz
受到推崇的
OPN
DEMODISTANCE2GOLTOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

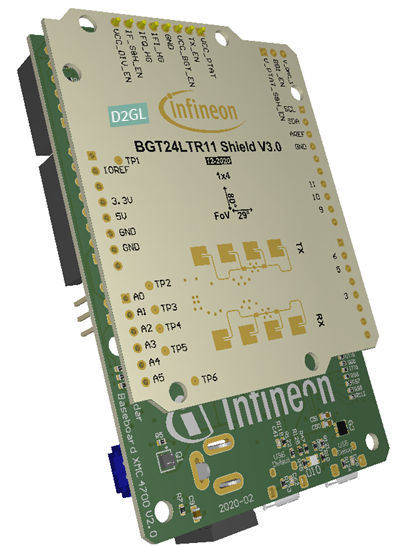

该演示套件采用 XENSIV ™ BGT24LTR11 软件控制器 FMCW 屏蔽，通过 SAMTEC 连接器安装在雷达底板 MCU4（基于 XMC4700 MCU）上。 该套件在软件控制器 FMCW 模式下运行，并与基于 DAVE ™的嵌入式软件和雷达 GUI 兼容，可轻松配置雷达传感器并立即显示雷达信号、目标范围测量和人体 1D 跟踪。 XENSIV ™ BGT24LTR11 FMCW 屏蔽嵌入了 24 GHz BGT24LTR11 雷达传感器，带有 1Tx、1Rx 板载天线。此外，它还可以与其他硬件一起使用，例如 Arduino UNO。

特性

  • 检测最近目标的距离和速度
  • 可配置的人体检测范围最远可达 15 米
  • 由于采用占空比选项，功耗较低
  • 兼容 Arduino 的基板
  • 微带贴片天线，增益为 10 dBi
  • 视野为 29°/80°
  • 可与雷达 GUI 配合使用（旧版）

产品优势

  • 检测最近目标的距离和速度
  • 可配置的人体检测范围最远可达 15 米
  • 由于采用占空比选项，功耗较低
  • 兼容 Arduino 的基板
  • 微带贴片天线，增益为 10 dBi
  • 视野为 29°/80°
  • 可与雷达 GUI 配合使用（旧版）
