DEMO SENSE2GOL PULSE

演示套件包含 XENSIV ™ BGT24LTR11 24 GHz 脉冲多普勒模式雷达传感器，用于运动、速度和运动方向检测
应用指南
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO SENSE2GOL PULSE
DEMO SENSE2GOL PULSE
每件.
应用指南

商品详情

  • Number of Rx Antennas max
    1
  • Number of Tx Antennas max
    1
  • Board Type
    Demo Board
  • Product Name
    BGT24LTR11
  • Antenna
    External
  • Halogen-free
    Yes
  • Max Detection Range
    20 m
  • Min Detection Range
    1 m
  • Target Application
    Security systems, Smart Home, Smart Building, Intelligent switches, Speed measurement, Lighting
  • Family
    XENSIV™ 24GHz Radar Sensors
  • Qualification
    Industrial (JEDEC20/22)
  • Input Type
    DC
  • Direction of Motion
    Yes
  • Motion
    yes
  • Speed [m/s]
    Yes
  • Frequency
    24 GHz to 24.25 GHz
受到推崇的
OPN
DEMOSENSE2GOLPULSETOBO1
产品状态 active
英飞凌封装名称 ---
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 ---
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

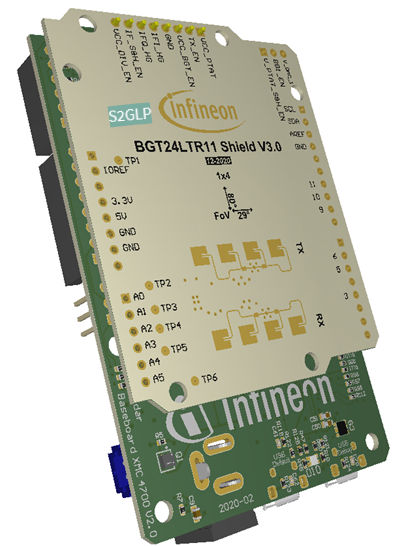

该演示套件采用 XENSIV ™ BGT24LTR11 脉冲多普勒屏蔽，通过 SAMTEC 连接器安装在雷达基板 MCU4（基于 XMC4700 MCU）上。 该套件以脉冲多普勒模式运行，并与基于 DAVE ™的嵌入式软件和雷达 GUI 兼容，可轻松配置雷达传感器并立即显示针对运动、速度和运动方向检测的雷达信号。 XENSIV ™ BGT24LTR11 FMCW 屏蔽嵌入了 BGT24LTR11 24 GHz 雷达传感器，带有 1Tx、1Rx 板载天线。此外，它还可以与其他硬件一起使用，例如 Arduino UNO。

特性

  • 检测运动、速度和运动方向
  • 人体检测范围高达 18 米
  • 与 PIR 相比，检测灵敏度更高
  • 兼容 Arduino 的基板
  • 可根据使用情况更改调制参数
  • 用于监控和优化的电流传感器
  • 可与雷达 GUI（旧版）配合使用

产品优势

  • 检测运动、速度和运动方向
  • 人体检测范围高达 18 米
  • 与 PIR 相比，检测灵敏度更高
  • 兼容 Arduino 的基板
  • 可根据使用情况更改调制参数
  • 用于监控和优化的电流传感器
  • 可与雷达 GUI（旧版）配合使用
