EB 2ED2410 3M

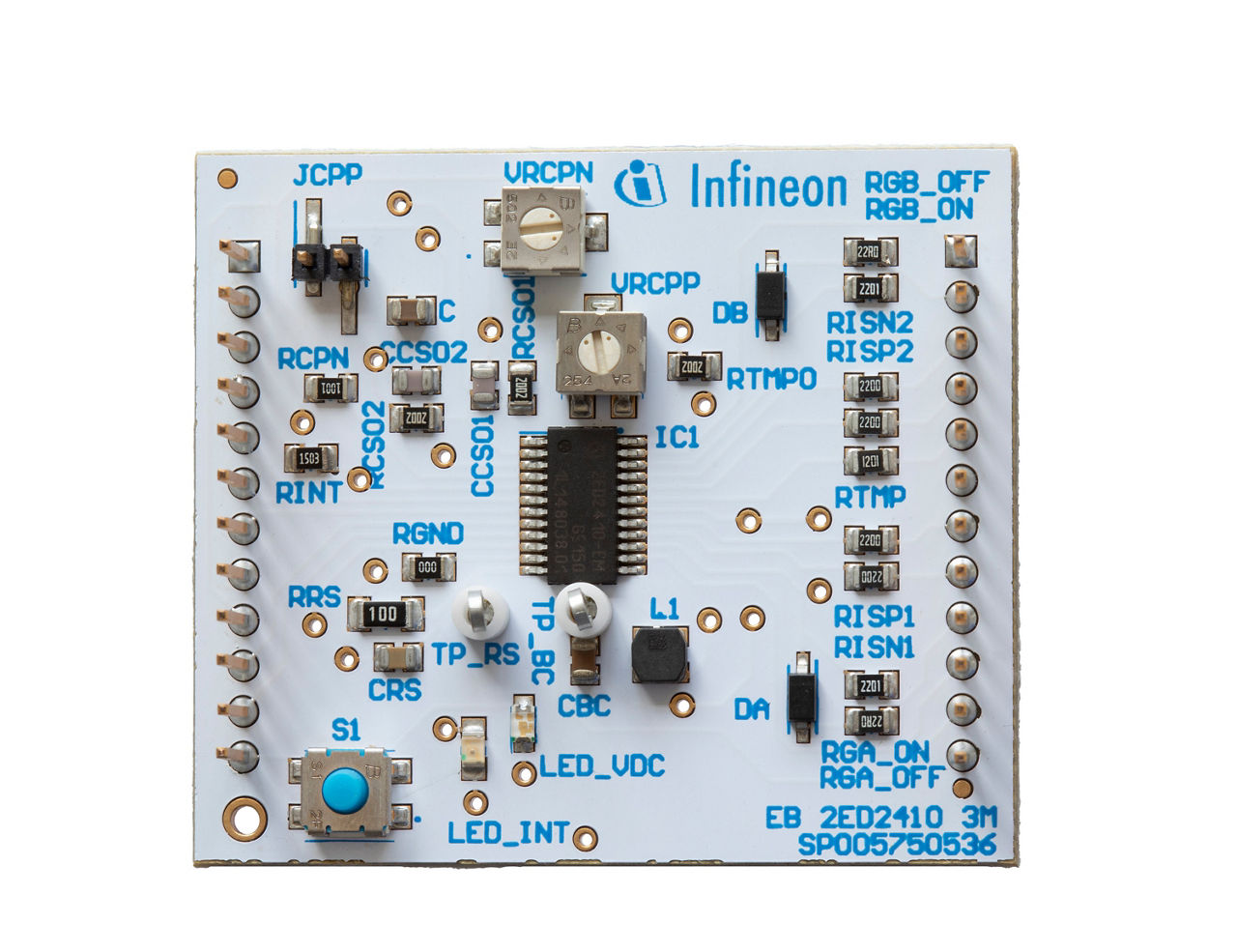

EiceDRIVER ™ APD 2ED2410-EM - 24 V 评估主板
用户手册
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EB 2ED2410 3M
EB 2ED2410 3M
每件.
用户手册

商品详情

  • 主板类型
    Evaluation Board
  • 供电电压
    3 V to 36 V
  • 尺寸
    30 mm x 40 mm
  • 拓扑结构
    High-Side, High-side switch
  • 目标应用程序
    Automotive, Relays, Power Distribution, construction and agricultural vehicles (CAV)
  • 系列
    EiceDRIVER™ Gate Driver, OptiMOS™
  • 认证标准
    Automotive
  • 输入类型
    DC
推荐的
OPN
EB2ED24103MTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
评估主板：符合 ISO26262 标准的 2ED2410-EM MOSFET 栅极驱动器，适用于汽车配电。适用于12V和24V网络。包含用于 5V 电源的 OPTIREGTM TLE4296GV50 低压降电压调节器。按钮将栅极驱动器从“安全状态”重置为“空闲”或“开启”模式。可与各种子板配合使用，包括带/不带预充电路径的 OptiMOSTM5 功率 MOSFET 配置。

特性

  • Suitable for 12 and 24 V board nets
  • In combination with daugherboards
  • Dedicated pre-charge for daughterboards
  • Adjustable overcurrent protection
  • Adjustable I-t wire protection
  • Indicator LEDs
  • RESET possibility

应用

Bill of Material

文档

文档

设计资源

图表

EB-2ED2410-3M-schematics-
EB-2ED2410-3M-schematics-
EB-2ED2410-3M-schematics- EB-2ED2410-3M-schematics- EB-2ED2410-3M-schematics-
×
