EVAL-2ED3146MC12L

2ED314xMC12L 评估板 - 6.5 A、5.7 kV (rms) 双通道隔离感应驱动器，带死区时间控制
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-2ED3146MC12L
EVAL-2ED3146MC12L
每件.
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Product Name
    EVAL-2ED3146MC12L
  • Supply Voltage
    14.5 V to 16 V
  • Applications
    Energy storage systems, EV charging, General purpose drives, Industrial drives, Solar, Din rail power supply
  • Topology
    Half Bridge
  • Description
    Evaluation board for 2ED314xMC12L - 6.5 A, 5.7 kV (rms) dual-channel isolated gate driver with deadtime control.
  • Family
    Gate Driver
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    -35 V to 35 V
受到推崇的
OPN
EVAL2ED3146MC12LTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

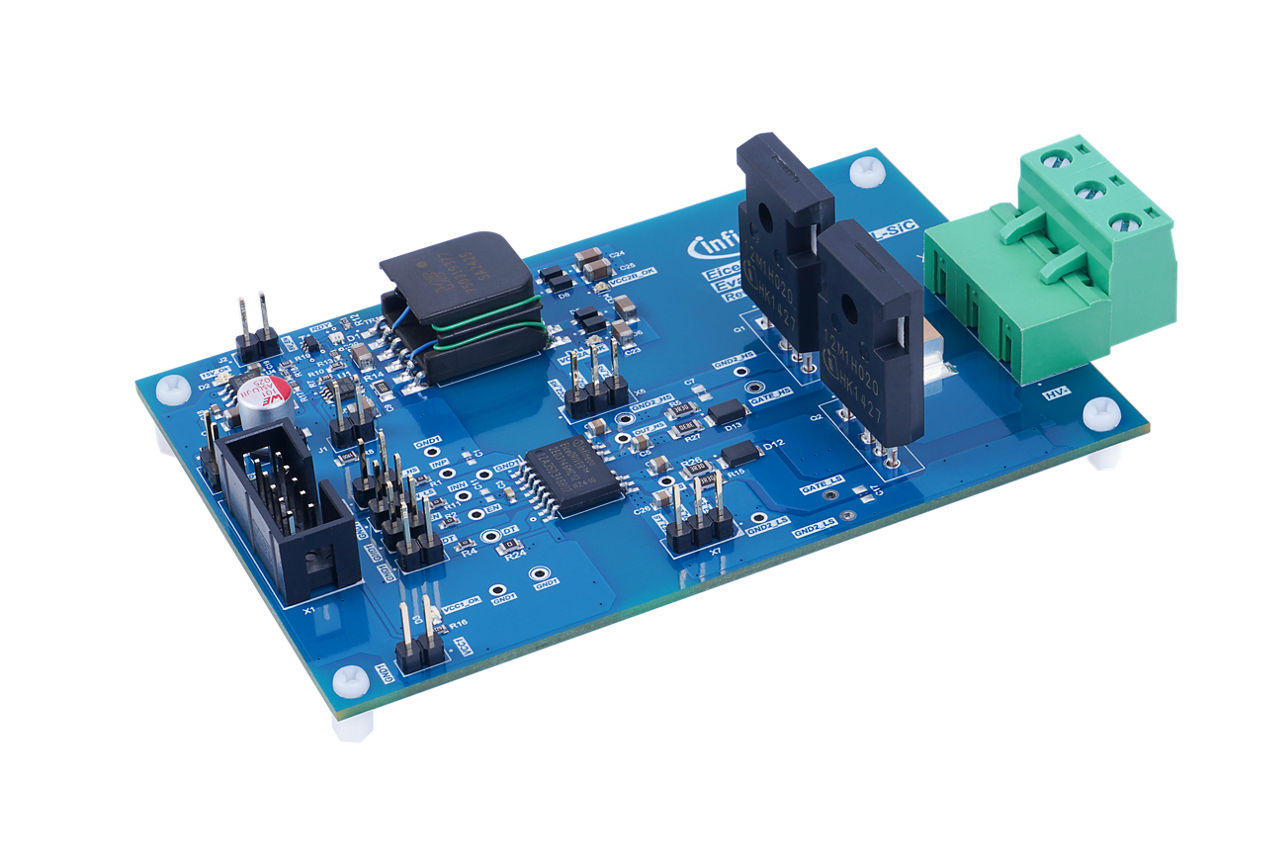

该评估板用于评估半桥配置中的隔离。该板包括一个 2ED3146MC12L、两个和一个由 EiceDRIVER 电源变压器驱动器 IC 产生的电气隔离板负载电源。该板可通过更换感应驱动器 IC 来评估 2ED314xMC12L 系列的其他 IC。

特性

  • 2ED3146MC12L隔离感应驱动器IC
  • IMZA120R020M1H 1200 V 碳化硅 MOSFET
  • 2EP130R变压器驱动IC

产品优势

  • 轻松测量和配置
  • 板载电源
  • 半桥配置
