现货，推荐

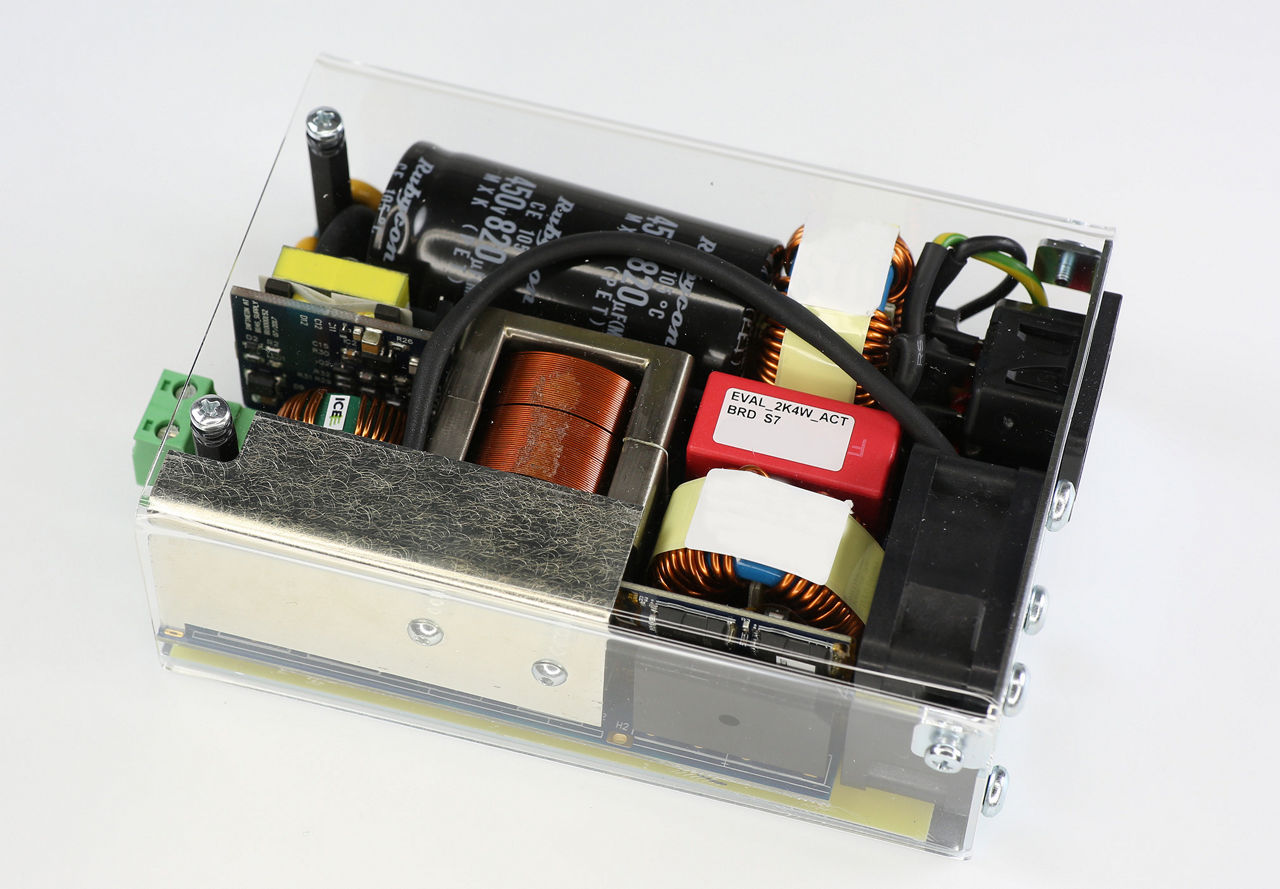

EVAL_2K4W_ACT_BRD_S7

2400W高功率密度功率因数校正(PFC)转换器，采用600V CoolMOS ™ S7进行有源线路校正和浪涌电流控制
应用指南
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_2K4W_ACT_BRD_S7
EVAL_2K4W_ACT_BRD_S7
每件.
应用指南

商品详情

  • Board Type
    Evaluation Board
  • Product Name
    EVAL_2K4W_ACT_BRD_S7
  • Product Category
    CoolMOS™, Gate Driver, PFC-CCM Controller
  • Supply Voltage
    90 V to 265 V
  • Dimensions
    127mm×85mm×44mm
  • Topology
    PFC, Single Phase, non-Isolated, Boost, Full Bridge
  • Motor Power max
    2400 W
  • Target Application
    Power Supplies, Telecom, SMPS
  • Qualification
    Standard
  • Input Type
    AC
  • Output Voltage
    380 V to 410 V
受到推崇的
OPN
EVAL2K4WACTBRDS7TOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
系统解决方案EVAL_2K4W_ACT_BRD_S7具有两个重要特点，与传统升压PFC相比，具有更高的附加值：1.使用CoolMOS ™ S7进行有源桥式调整以提高效率2。用CoolMOS ™ S7替换浪涌电流继电器以增加功率密度。该系统解决方案可作为硬件板或参考设计使用。

特性

  • 基于600V CoolMOS ™ S7的有源桥CCM PFC 演示板
  • 2400W 65kHz高效率和高功率密度设计

产品优势

  • 基于KIT_ACT_BRD_60R022S7的有源桥式电路调整提高了效率
  • 与标准放电式桥解决方案相比，温升了
  • 桥式解决方案无需再插
  • 充电电路采用22mΩ S7，提高了功率密度
  • 直流母线预充电笨重的继电器

应用
