EVAL_3KW_2LLC_CFD7

3kW双相LLC评估板，配备600V CoolMOS ™ CFD7 SJ MOSFET
应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_3KW_2LLC_CFD7
EVAL_3KW_2LLC_CFD7
应用指南

商品详情

  • Pout
    0 W to 3000 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL_3KW_2LLC_CFD7
  • Product Category
    Evaluation Boards
  • Supply Voltage
    350 V to 410 V
  • Sub Application
    Telecom / Industrial SMPS
  • Topology
    LLC
  • Interfaces
    GUI
  • Target Application
    Power Supplies
  • Family
    MOSFET, Linear Voltage Regulator (LDO), Power Controller (PWM, PFC), Microcontroller, Gate Driver
  • Qualification
    Industrial
  • Language
    SPICE
  • Input Type
    DC
  • Output Voltage
    54 V
  • Output Current
    0 A to 55 A
  • Frequency
    90 kHz to 400 kHz
OPN
EVAL3KW2LLCCFD7TOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

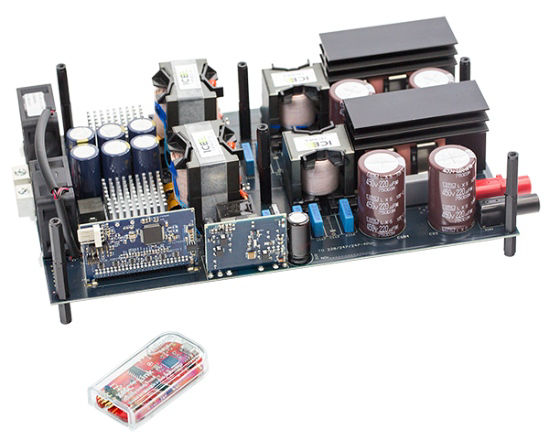

该评估板展示了针对电信整流器的双相LLC系统解决方案，旨在满足80+钛金标准的效率要求。它采用最新的600V CoolMOS ™ CFD7 SJ MOSFET技术、OptiMOS ™ 5 150V低压功率MOSFET、CoolSET ™ 、EiceDRIVER ™和Digital LLC XMC ™微控制器。

特性

  • 双相概念
  • 全数字控制
  • 图形用户界面（GUI）

产品优势

  • 高且接地的效率图
  • MOSFET器件的最佳使用
  • LLC临界条件预防
  • 灵活的设计参数设置
  • 用户友好的参数设置

应用
