EVAL-IMOTION2GO
不建议用于新设计
符合RoHS标准

EVAL-IMOTION2GO

轻松介绍iMOTION ™系统、工具和软件
User manual
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-IMOTION2GO
EVAL-IMOTION2GO
User manual


产品详情

  • 主板类型
    Evaluation Board
  • 产品名称
    EVAL-IMOTION2GO
  • 供电电压
    5 V
  • 子应用程序
    DEMO for iMOTION Ecosystem
  • 应用
    DEMO for iMOTION Ecosystem
  • 拓扑
    single-shunt, leg-shunt
  • 接口
    USB
  • 最高 最大电机功率
    1 W
  • 目标应用程序
    Home Appliances, Industrial Motor Control and Drives
  • 系列
    iMOTION™ Motor Control ICs
  • 质量等级
    Industrial
  • 输入类型
    DC
  • 最高 输出电压
    5 V
  • 输出电流 范围
    0 mA 至 150 mA

OPN
EVALIMOTION2GOTOBO1
产品状态 not for new design
英飞凌封装名称 --
封装名 N/A
封装尺寸 1
封装类型 CONTAINER
湿度 N/A
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态 not for new design
英飞凌封装名称 --
封装名 -
封装尺寸 1
封装类型 CONTAINER
湿度 -
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准

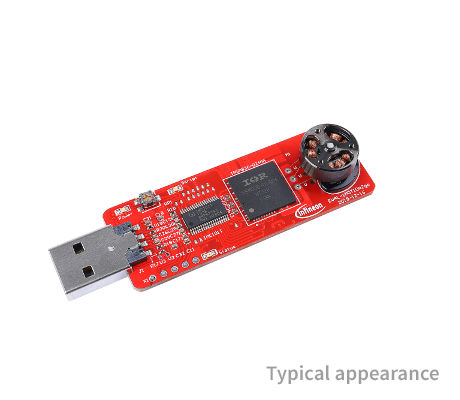

入门套件引入了 iMOTION ™设备和系统，提供了用于评估 iMOTION ™工具和软件的 USB 供电设置。特色的 IMC101T-T038 设备消耗编码即可实现无传感器磁场定向控制，预编程套件可使用基于脚本的演示的小型电机运行。可以从网站下载必要的用户工具和软件进行评估和学习。

特性

  • iMOTION入门套件
  • 功能齐全的避震器系统
  • 单并联无传感器FOC
  • 安装在电路板上的BLDC电机
  • 用户脚本引擎
  • 板载调试器接口
  • USB供电操作

产品优势

  • 不到1小时即可运行一台电机！
  • 设置简单，易于调试
  • iMOTION ™ Solution Designer支持
  • 消耗编码即可控制电机
  • 安全的5 V USB电源操作

应用
