现货，推荐

EVAL-M1-IM323

CIPOS ™ Tiny 评估板，配备 600 V IM323-L6G IPM
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M1-IM323
EVAL-M1-IM323
用户手册

商品详情

  • Pout max
    1200 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL-M1-IM323
  • Supply Voltage max
    265 V
  • Dimensions
    180x140
  • Applications
    Motor Control and Drives, Pumps, Hood fans, Washing machines, Residential air conditioners
  • Topology
    3-Phase Inverter
  • Interfaces
    MADK-M1 20pin interface connector
  • Motor Power max
    1500 W
  • Target Application
    Motor Control and Drives, Residential air conditioners, Washing Machines
  • Family
    Microcontroller, Motor Driver, iMOTION™ Motor Control ICs, Intelligent Power Modules (IPM)
  • Qualification
    Industrial
  • Input Type
    AC
受到推崇的
OPN
EVALM1IM323TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

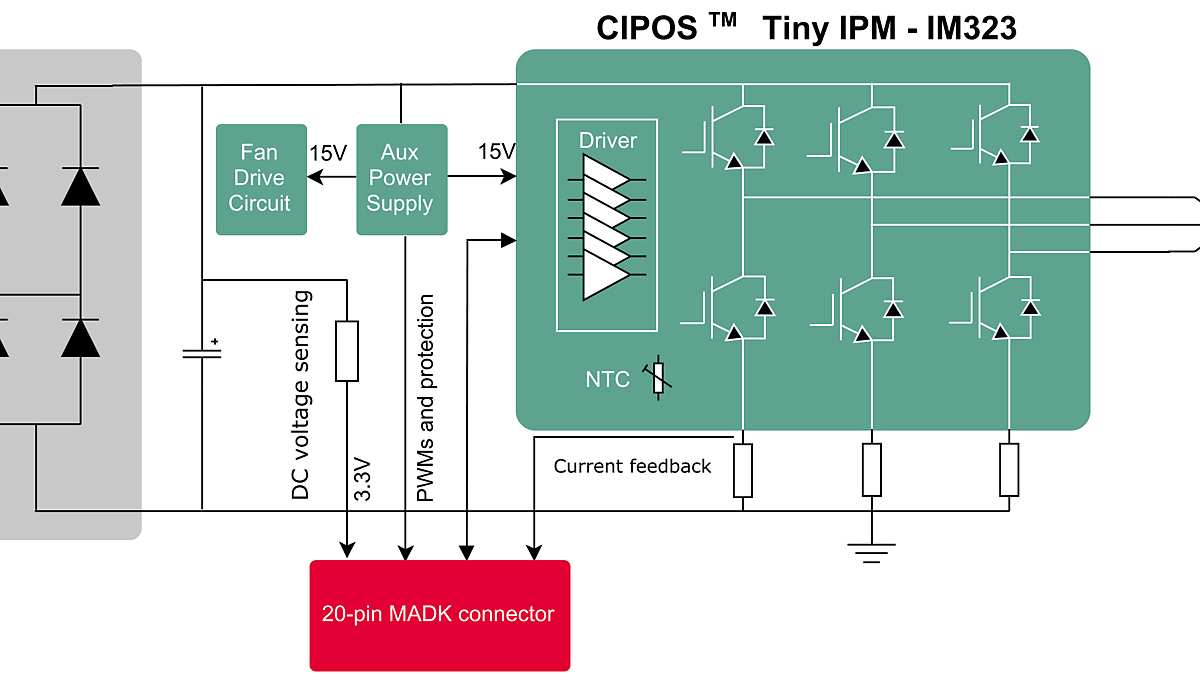

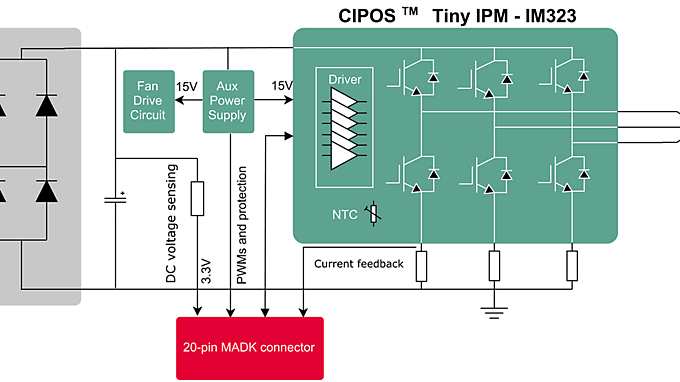

EVAL-M1-IM323 板支持空调和泵等家用电器的三相电机驱动器的初始设计。作为 iMOTION ™ MADK 的一部分，它在与 EVAL-M1-101T 等控制板配对时展示了英飞凌 CIPOS ™智能功率模块 (IPM) 技术和先进的运动控制引擎 (MCE 2.0)。

特性

  • 输入电压 165 Vac 至 265 Vac
  • 最大。165 Vac 时输入电流为 12 A
  • 最大。220 VAC 时电机输出功率为 1500 W
  • 浪涌电流限制器
  • 板载 EMI 滤波器（通过 EN55032）
  • 辅助电源 15 V、3.3 V
  • 保护功能
  • 直流母线电压感应
  • 热敏电阻输出
  • PCB 尺寸为 180 mm × 140 mm
  • 两层，1 盎司。铜
  • 符合 RoHS 规定

Bill of Material
