不建议用于新设计

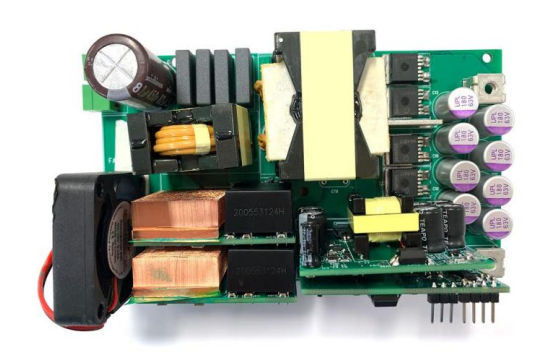

GS-EVB-LLC-3KW-GS

高效 3 kW LLC 谐振转换器，具有高功率密度，适用于数据中心和电信应用
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

GS-EVB-LLC-3KW-GS
GS-EVB-LLC-3KW-GS
用户手册

商品详情

  • Power max
    3000 W
  • Switching Frequency max
    450 kHz
  • Input Voltage
    380 V to 420 V
  • Input Type
    DC
  • Output Voltage
    54 V
OPN
产品状态 not for new design
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 N/A
湿度 N/A
防潮包装 N/A
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型
湿度 -
防潮包装
无铅
无卤素
符合 RoHS 标准
该全桥LLC谐振转换器超越了电源80+钛金标准，实现了100W/inch³以上的高功率密度（PFC+DC/DC）和96%以上的高效率。输入电压范围：380VDC~420VDC。输出电压：54V。满载电流：55A。拓扑结构：带同步整流的全桥LLC谐振转换器。目标频率：250KHz（谐振频率）。最大频率：450KHz。

特性

  • 基于数字化的解决方案
  • 通过 GaN PFC 实现 80+ 钛金标准
  • 高达 146 W/inch³ 的功率密度

产品优势

  • 效率高达 98% 以上
  • 符合低调 1U 数据输入 FF
  • 过流和过压系统保护
