KIT_AURIX_TC234_MOTORCTR

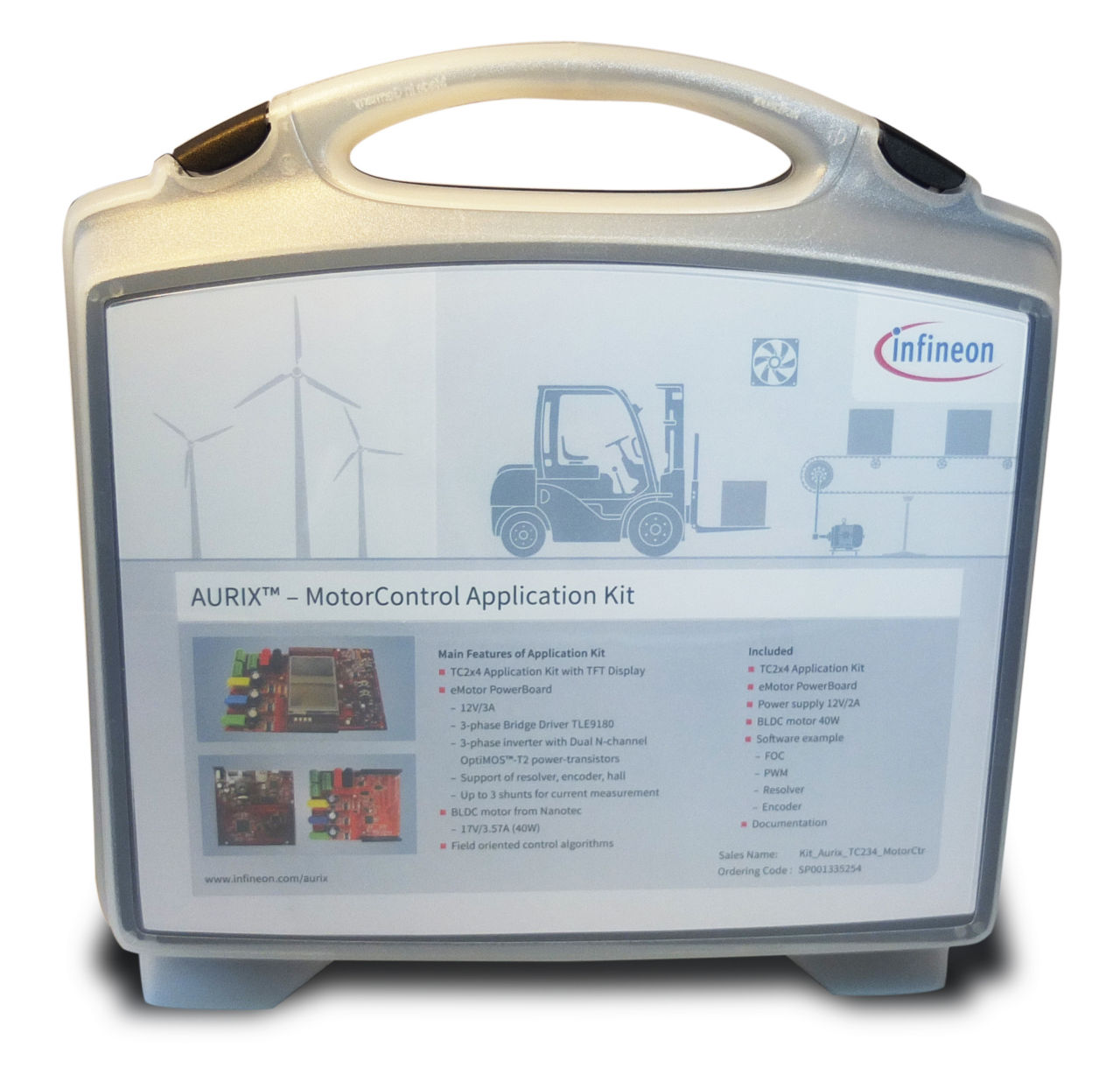

带 TFT 显示屏的 AURIX ™电机控制应用套件
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_AURIX_TC234_MOTORCTR
KIT_AURIX_TC234_MOTORCTR
每件.
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Product Name
    AURIX™ Motor Control Application Kit with TFT Display
  • Target Application
    Automotive, Commercial, construction and agricultural vehicles (CAV), Electromobility, Industrial
  • Family
    Microcontroller
受到推崇的
OPN
KITAURIXTC234MOTORTOBO1
产品状态 active and preferred
英飞凌封装名称 -
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 -
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
订单号：KIT_AURIX_TC234_MOTORCTRPrice：449,- EUR使用应用套件 TC2x4、TC2x5 或 TC2x7 可以驱动三相无刷电机。可以轻松开发应用程序。eMotor Drive Kit 配备多种用于位置检测和电流测量的接口。此外，驱动器 IC（TLE9180）和完整的 B6 桥驱动器允许旋转高达 50 瓦的电机。

特性

  • TC234 套件带 TFT 显示屏和 TLF35584
  • 3 相 PMSM/BLCD（12 V/最大。50 W)
  • 使用旋转变压器感测电机位置
  • 相电流测量
  • 使用 2/3 分流器进行电流测量
  • 通过 SPI 进行配置 / 诊断
  • eMotor 驱动套件适用于 App TC2x4
  • 低电量状态 LED
  • 尺寸：100 mm x 120 mm
  • Nanotec BLDC 电机：17 V，3.57 A，40 W
