MULTI MOTOR EVALKIT

评估套件包含经过市场验证的区域控制、座椅模块和热管理芯片组
用户手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

MULTI MOTOR EVALKIT
MULTI MOTOR EVALKIT
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Supply Voltage min
    2.75 V
  • Supply Voltage max
    5 V
  • Classification
    ISO 26262-compliant
  • Topology
    3-Phase Motor
  • Target Application
    Motor Control & Drives, Automotive
  • Family
    Motor Driver
  • Qualification
    Automotive
  • Input Type
    DC
受到推崇的
OPN
MULTIMOTOREVALKITTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

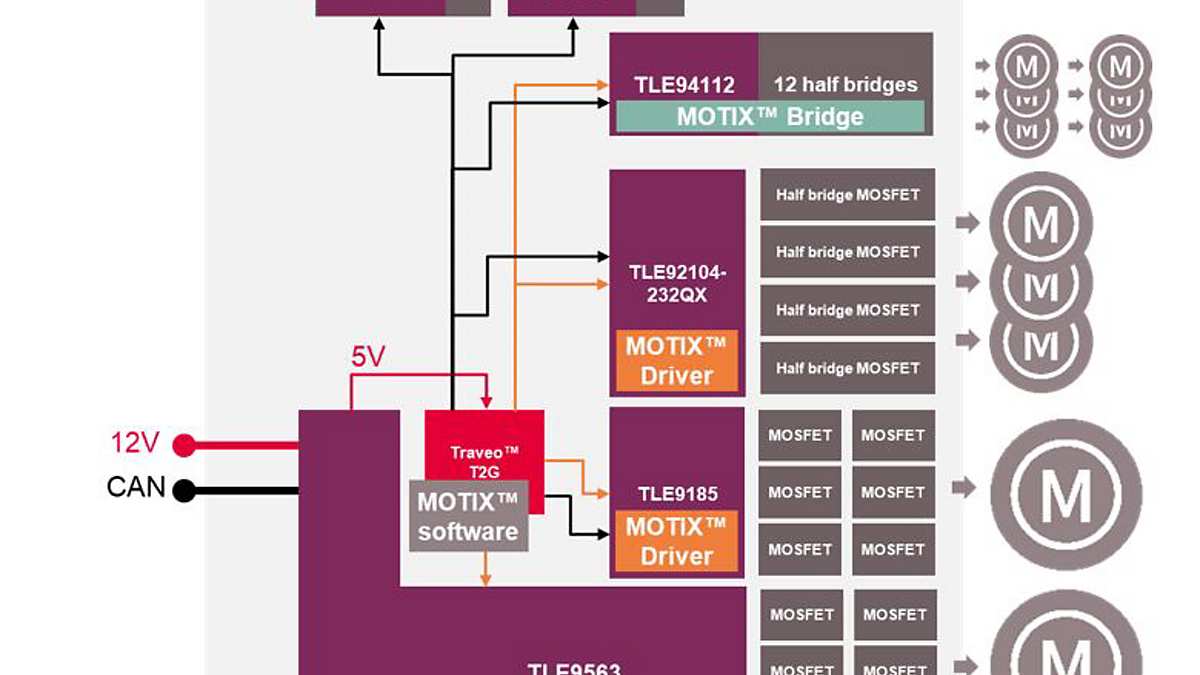

汽车多电机评估套件为现代汽车应用提供了先进的电机控制解决方案。它支持2个BLDC电机和最多18个DC电机，适用于分区/域架构、座椅模块、热管理系统等各种场景。该评估套件可实现快速原型设计和评估，并附带支持磁场定向控制的经过审查的嵌入式电机控制软件。

特性

  • 主 MCU：32 位 TRAVEO™ T2G CY2B7
  • 2x BLDC 电机功率级：
    • TLE9563-3QX 电机系统 IC (SBC)
    • TLE9185QX 三相栅极驱动器 IC
  • TLE92104-232QX 多 MOSFET 驱动器 (BDC)
  • TLE94112ES 多半桥 IC (BDC)
  • 2x BTN9970LV 单半桥 IC (BDC)
  • 调试：32 位 PSoC™ 5
  • 软件：
    • TRAVEO™ T2G 示例驱动程序库 (SDL)
    • 电机控制 IC 的设备驱动程序
    • MOTIX™； SW（无传感器 FOC）

产品优势

  • 快速评估多电机芯片组
  • 一个评估套件中包含硬件和软件
  • 软件开发工具链

应用
