REF-10KW3LNPC2

用于快速原型设计高达10kW的功率转换NPC2级的功率转换参考设计
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-10KW3LNPC2
REF-10KW3LNPC2
用户手册

商品详情

  • Pout max
    1000 W
  • Board Type
    Reference Board
  • Supply Voltage
    24 V
  • Operating Voltage
    650 V to 850 V
  • Topology
    3-level NPC2
  • Target Application
    Solar Energy Systems, Energy Storage
  • Family
    1200 V TRENCHSTOP™ IGBT 7, XENSIV current sensors, EiceDRIVER™ Gate Driver
  • Input Type
    DC
  • Output Voltage
    380 V to 400 V
OPN
REF10KW3LNPC2TOBO1
产品状态 coming soon
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 coming soon
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

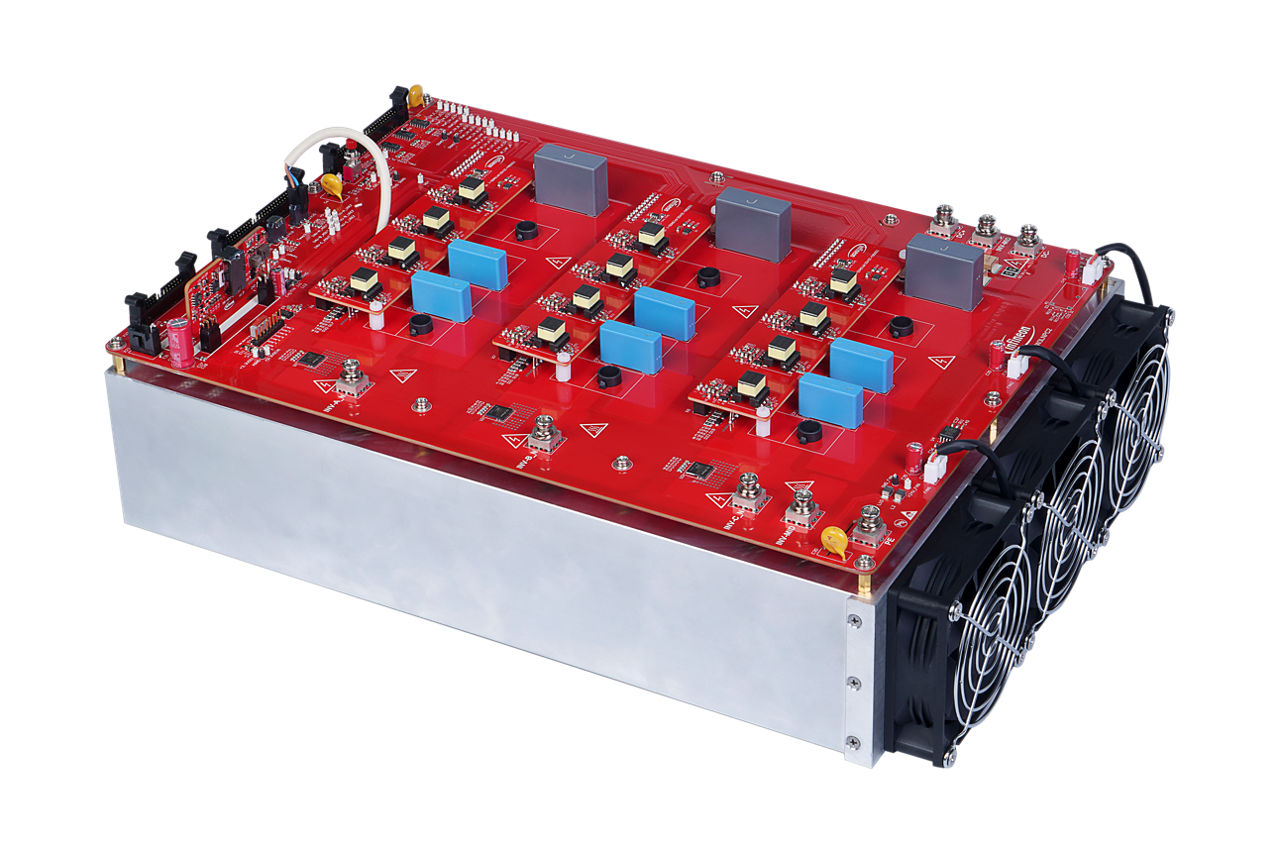

REF-10KW3LNPC2采用英飞凌最新的1200 V TRENCHSTOP ™ IGBT 7，配备最合适的EiceDRIVER ™感应驱动器和XENSIV电流传感器，采用了定制设计蓝图，可重复用于高压串、混合和电池储能器项目。其高开关频率降低了尺寸和成本，同时在高达10 kW的功率下仍可实现冷却。 还提供基于XMC7200的单独控制卡，带有开环控制软件和GUI。

特性

  • 低卸三级NPC2拓扑
  • 分层理念设计
  • 隔离感应驱动器卡
  • 内置辅助电源卡
  • 用于散热器冷却的大型起重机
  • 高功率额定值的风扇
  • 任选控制卡

产品优势

  • 效率高达98.5%
  • 开关频率高达24 kHz
  • 体积紧凑，每千瓦成本功耗
  • 发电功率高达10千瓦时消耗风扇
  • 测试快速将近
  • 大概上市时间的蓝图

Bill of Material
