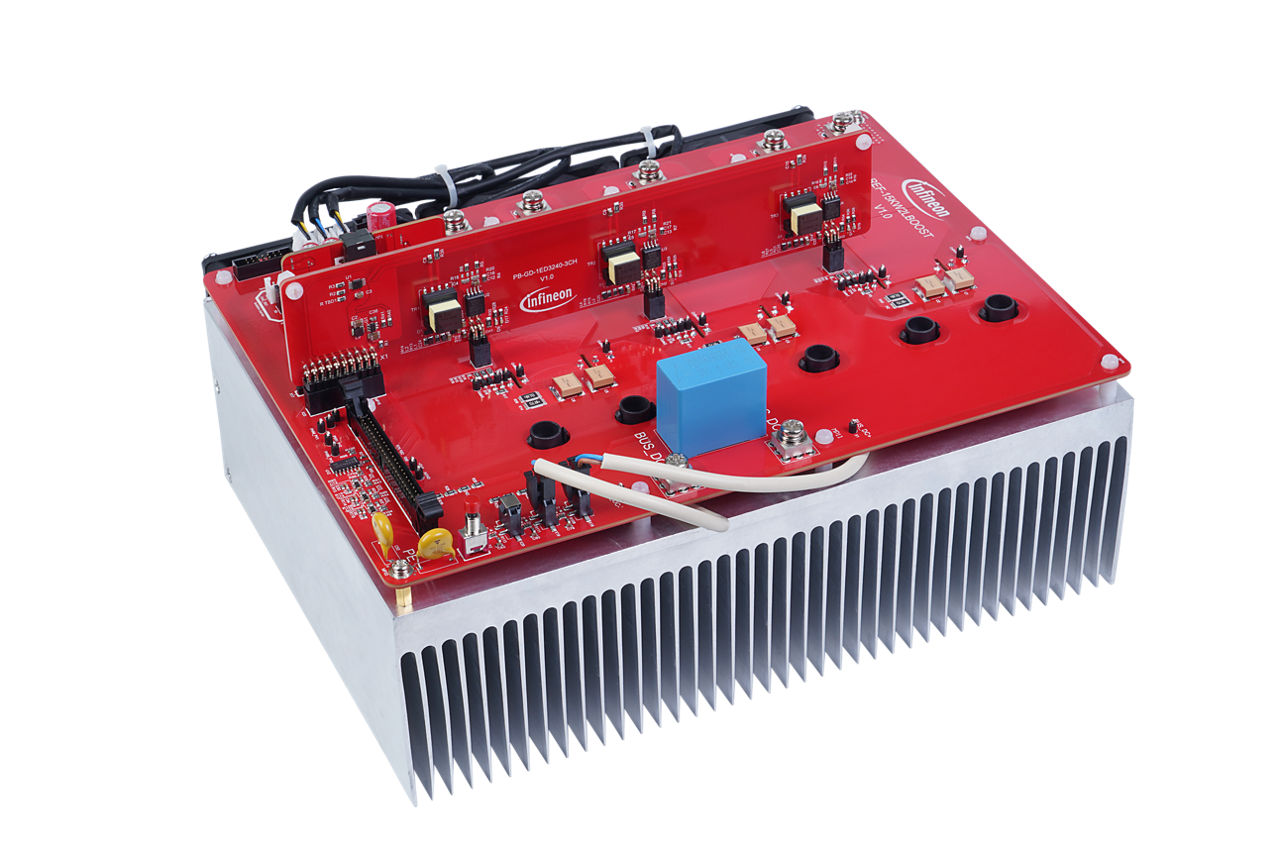

REF-15KW2LBOOST

动力转换参考设计，用于快速制造高达15 kW的PV升压转换器级原型，并具有三个独立的直流输入通道
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-15KW2LBOOST
REF-15KW2LBOOST
用户手册

商品详情

  • Board Type
    Reference Board
  • Supply Voltage
    24 V
  • Operating Voltage max
    1000 V
  • Topology
    2-level boost
  • Target Application
    Solar Energy Systems
  • Family
    1200 V TRENCHSTOP™ IGBT 7, XENSIV current sensors, EiceDRIVER™ Gate Driver
  • Input Type
    DC
  • Output Voltage
    750 V
OPN
REF15KW2LBOOSTTOBO1
产品状态 coming soon
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 coming soon
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
REF-15KW2LBOOST采用英飞凌最新的1200 V TRENCHSTOP ™ IGBT 7，配备最合适的EiceDRIVER ™感应驱动器和XENSIV ™电流传感器，采用了设计设计蓝图，可在多个高压串和混合气压器项目中重复使用。
其高开关频率调节了尺寸和成本，同时在高达10 kW的功率下仍可实现冷却。 还提供基于XMC7200的单独控制卡，带有开环控制软件和GUI。

特性

  • 优先设计理念
  • 三个独立的升压转换器
  • 隔离线圈驱动器卡
  • 每个直流输入均与传感器电流
  • 内置辅助电源卡
  • 用于枕头冷却的大型睡眠装置
  • 用于高功率额定值的风扇
  • 任选控制卡

产品优势

  • 效率高达98.8%
  • 开关频率高达24 kHz
  • 体积紧凑，每千瓦成本功耗
  • 发电功率高达10千瓦时消耗风扇
  • 测试快速将近
  • 大概上市时间的蓝图
