按需供应

REF_5BR2280BZ_22W1

22W家用室内空调隔离反激式辅助电源
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5BR2280BZ_22W1
REF_5BR2280BZ_22W1
每件.

商品详情

  • Iout
    0.1 A
  • Pout max
    22 W
  • Board Type
    Reference Board
  • Product Name
    REF_5BR2280BZ_22W1
  • Sub Application
    Offline SMPS
  • Dimensions
    110 (L) x 57 (W) x 26 (H) mm
  • Topology
    Flyback
  • Target Application
    Home Appliances, SMPS, Consumer, Industrial, Power Supplies
  • Type
    integrated
  • Family
    CoolSET™
  • Qualification
    Industrial
  • Input Voltage
    230 V
  • Input Type
    AC
  • Output Voltage
    15 V
  • Output Current
    0.1 A
  • Frequency
    65 kHz
OPN
REF5BR2280BZ22W1TOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

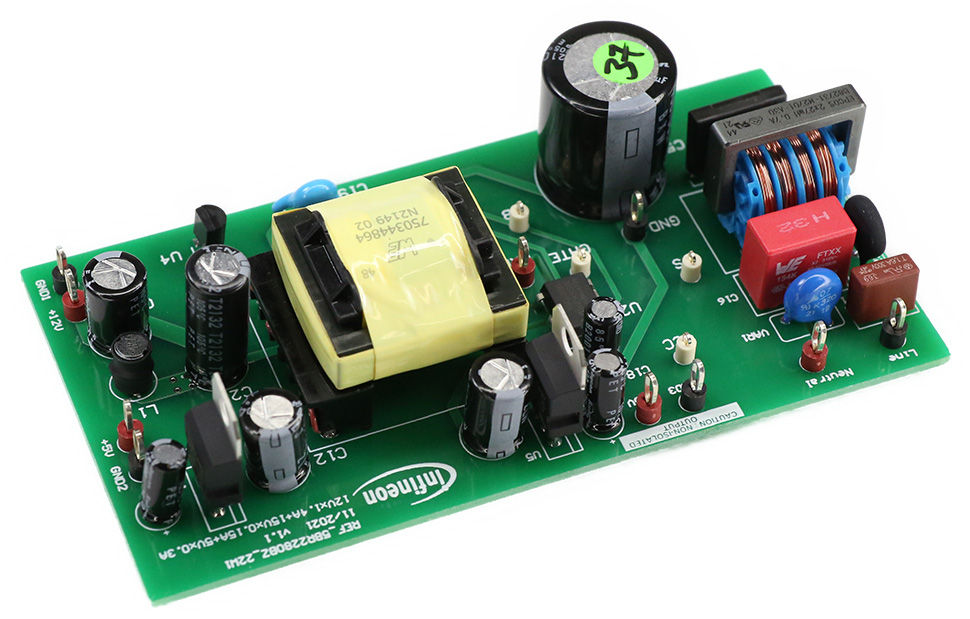

REF_5BR2280BZ_22W1是基于英飞凌第五代固定频率CoolSET ™系列(ICE5BR2280BZ)的反激式拓扑辅助电源参考设计。它支持高达264 VAC的输入范围，15V/0.15A，12伏/1.4安，和5V/0.3A输出。通过集成的800V MOSFET，它可以部署到不稳定的电网环境中，从而提高系统的可靠性。

特性

  • 通用输入85~264 VAC
  • 输出#1：15 V / 0.15 A
  • 输出#2：12 V / 1.4 A
  • 输出#3：5 V / 0.3 A
  • > 230 VAC
满载效率 81%

产品优势

  • 多输出支持IPM感应驱动器、继电器、MCU等偏置需求
  • 集成积分放大器，简化设计并减少BOM
  • 集成800V MOSFET，运行稳定

应用
