REF_5QR1680BG-1_27W1

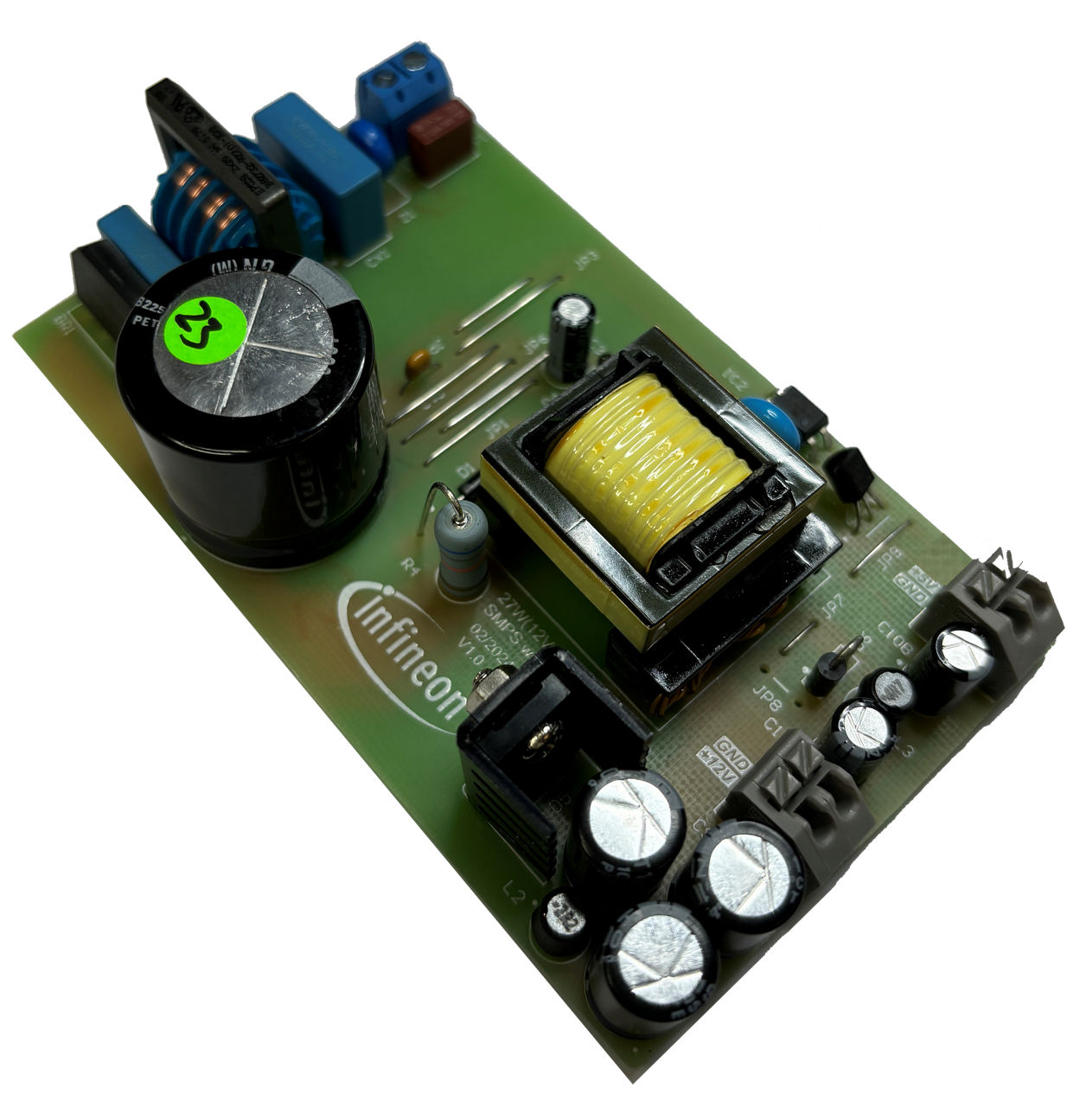

REF_5QR1680BG-1_27W1 是使用最新的 CoolSET ™第 5 代准谐振加 ICE5QR1680BG-1 开关控制器的参考板。
应用指南
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5QR1680BG-1_27W1
REF_5QR1680BG-1_27W1
每件.
应用指南

商品详情

  • Pout max
    27 W
  • Board Type
    Evaluation Board, Reference Board
  • Dimensions
    110x66x27 (LxWxH) in mm
  • Topology
    Flyback
  • Description
    This reference board features the new ICE5QR1680BG-1 PWM quasi resonant flyback CoolSET™ with 800V integrated MOSFET in DSO-12 package. The board is designed to operate under a wide range input and developed to target offline SMPS applications.
  • Target Application
    - Home Appliances - AC DC power supplies for servers
  • Family
    CoolSET™
  • Qualification
    Consumer
  • Input Type
    AC
  • Output Current max
    2.17 A, 0.2 A
  • Configuration
    ICE5QR1680BG-1
受到推崇的
OPN
REF5QR1680BG127W1TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
此27 W辅助SMPS参考设计在宽范围输入下运行，专为室内住宅空调应用而开发。其采用全新的CoolSET ™第5代准谐振Plus ICE5QR1680BG-1，并在DSO-12封装中配备800 V集成MOSFET。

特性

  • 通用输入：85 ~300 VAC，50/60 Hz
  • 输出 1：12V
  • 输出电流 1：2.17一个
  • 输出2：5V
  • 输出电流2：0.2A

产品优势

  • 稳健运行
  • 数字降频
  • 突发突发模式
  • 集成 800 V MOSFET

Bill of Material
