REF-6KWHERIC

新品
6千瓦单相太阳能系统逆变器解决方案
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-6KWHERIC
REF-6KWHERIC
用户手册

商品详情

  • Pout max
    6 kW
  • Board Type
    Reference Board
  • Supply Voltage
    380 V to 510 V
  • Dimensions
    250 mm x 155 mm
  • Topology
    HERIC
  • Interfaces
    WR-BHD Male Box Header, 2.00 mm Pitch, 50
  • Halogen-free
    Yes
  • Target Application
    Solar
  • Family
    MOSFET
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage min
    230 V
  • Output Current min
    26 A
  • Frequency max
    50 kHz
受到推崇的
OPN
REF6KWHERICTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

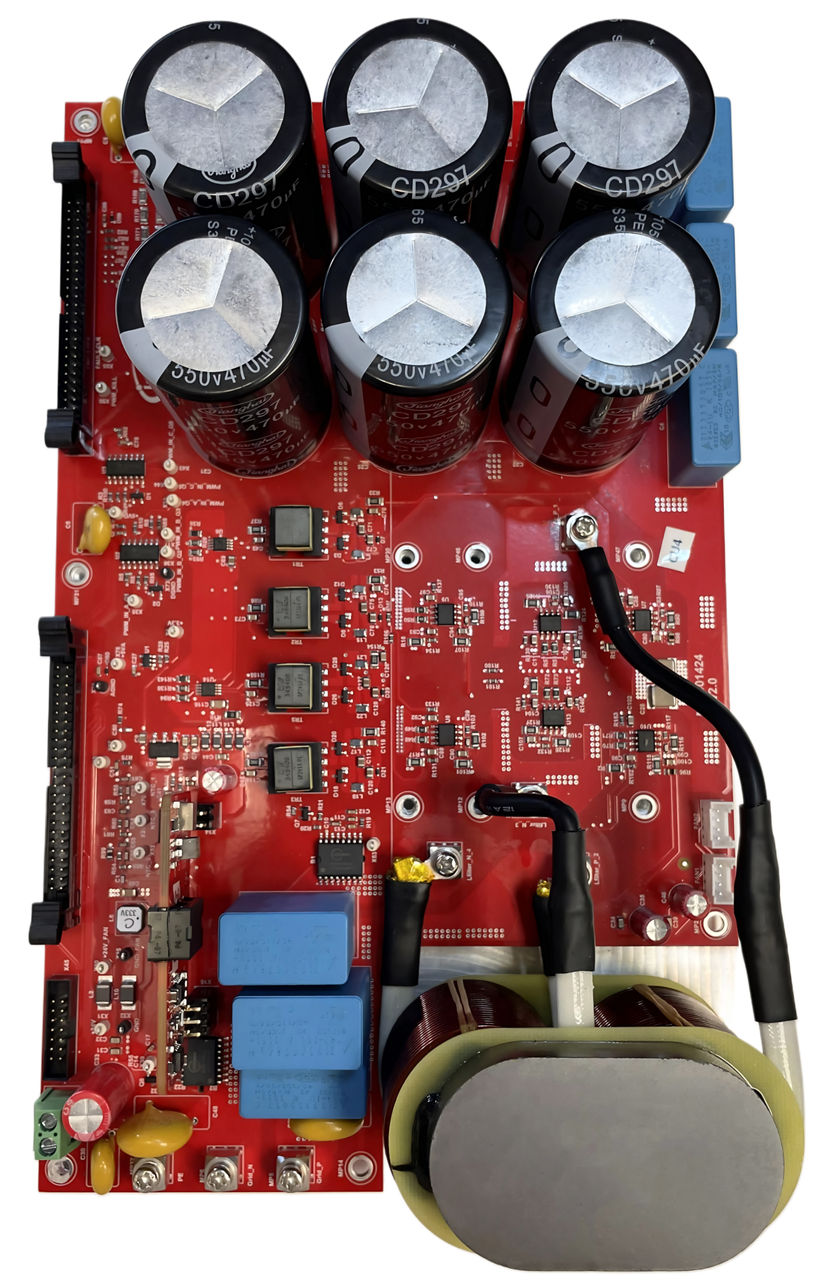

REF-6KWHERIC 电源转换板由单相功率级组成，使用 CoolSiC ™ MOSFET 750 V 可支持高达 6 kW 的功率。该电路板采用 HERIC 拓扑结构，利用额外的 MOSFET 来管理 H 桥 MOSFET 关闭期间的续流电流。使用这种拓扑结构可以提高电路板的效率。此外，还需要单独的基于 XMC7200 的控制板 (REF-CLBXMC7PEC) 来完成设置。

特性

  • 使用 HERIC 拓扑
  • 热保护
  • 大型散热器，用于被动冷却
  • 过流保护
  • 过压保护

产品优势

  • 高效率（满载时效率高达 98%）
  • 优化热管理
  • 无需外部冷却

组件列表：

应用

光伏
