REF_CCG7SC_120W_3C

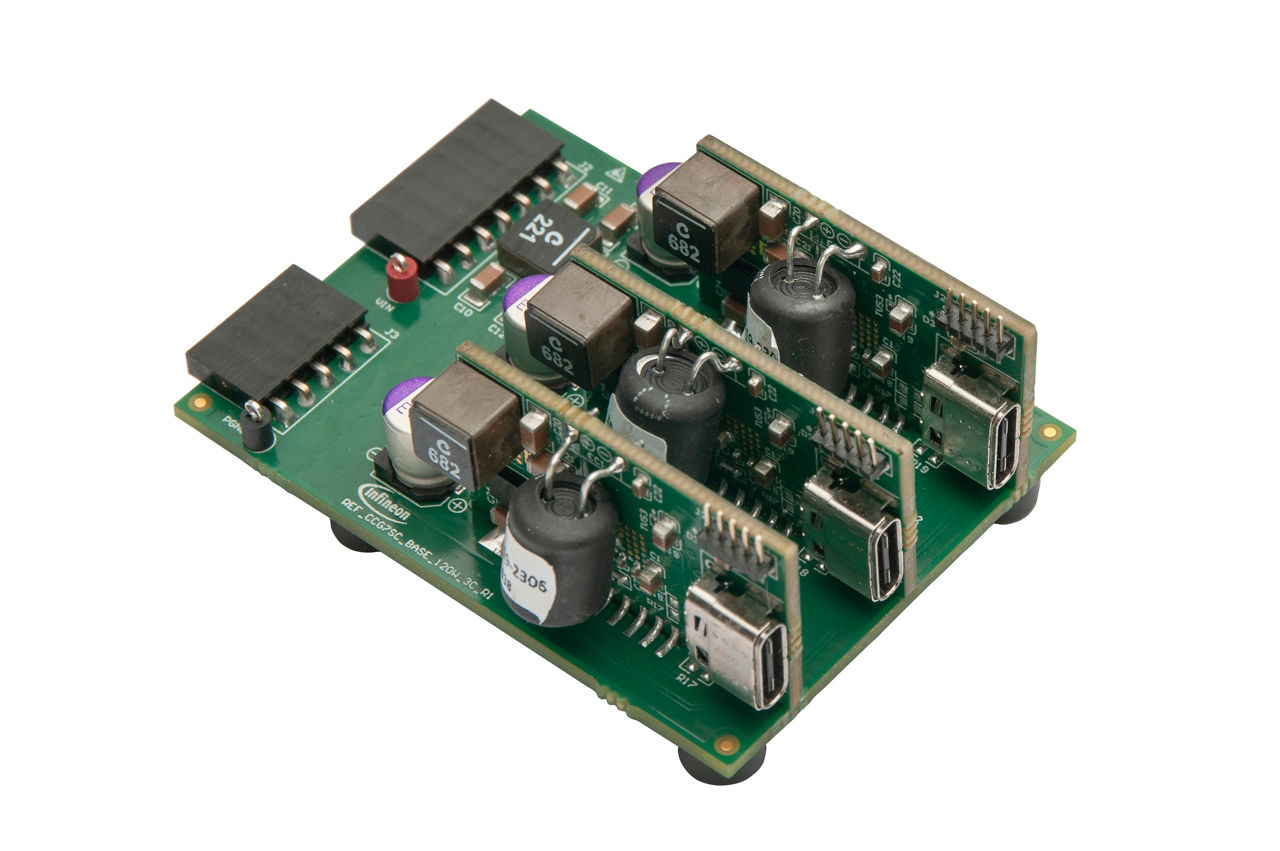

采用 EZ-PD ™ CCG7SC 的 120 W 高效 USB-C PD 充电器

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_CCG7SC_120W_3C
REF_CCG7SC_120W_3C

商品详情

  • Board Type
    Reference Board
  • Supply Voltage
    6 V to 24 V
  • Sub Application
    USB-C Chargers
  • Topology
    Buck
  • Target Application
    Power Supplies
  • Family
    USB PD Controller
  • Qualification
    Consumer
  • Input Type
    DC
  • Output Voltage
    3.3 V to 21 V
  • Output Current
    0 A to 5 A
  • Configuration
    CCG7SC, BSZ063N04LS6ATMA1, ESD245, ESD239
  • Frequency
    150 kHz to 600 kHz
受到推崇的
OPN
REFCCG7SC120W3CTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
REF_CCG7SC_120W_3C 是为 3 端口 USB-C PD 同步开发的，其统一子卡位于底板上。有反馈信号可以连接反激式转换器，如 PWM 和 I2C，以实现效率优化控制。统一子卡基于 EZ-PD ™ CCG7SC，集成 USB-PD 和 DC-DC 转换器，能够在端口之间进行电源共享和故障保护。

特性

  • 3端口USB-C PD负载解决方案
  • 可扩展的2-4端口系统设计
  • 每端口最大功率100W
  • 可配置总功率
  • 动态负载共享
  • 多端口效率优化控制
  • 通过PWM和I2C进行反馈控制
  • 支持带PPS的PD 3.1 SPR
  • 支持BC 1.2、QC5、AFC和Apple 2.4 A
  • 3.3 V - 21 V输出电压
  • 5.5 V - 24 V电压输入
  • 通过CC进行固件升级

产品优势

  • 符合DoE VI
  • 效率优化控制
  • 外部外部MCU
  • 支持即时固件升级
  • 符合PD 3.1 SPR PPS规范
  • 低电源功耗
  • 统一的PCBA子卡
