REF-DAB11KIZSICSYS

适用于电动汽车充电和储能应用的 11 kW SiC 双向 DC/DC 转换器板
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-DAB11KIZSICSYS
REF-DAB11KIZSICSYS
用户手册

商品详情

  • Pout max
    11000 W
  • 主板类型
    Reference Board
  • 产品名称
    REF-DAB11KIZSICSYS
  • 子应用程序
    Chargers from 30 kW to 150 kW, Power Conversion Systems
  • 尺寸
    60x134x331 mm
  • 拓扑结构
    LLC
  • 目标应用程序
    Energy Storage, Medical, EV Charger
  • 系列
    CoolSiC™ MOSFET
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 输出电压 max
    800 V
  • 输出电流 max
    20 A
推荐的
OPN
REFDAB11KIZSICSYSTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

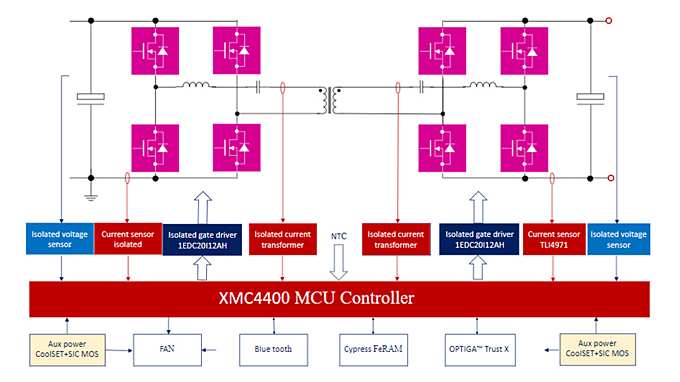

REF-DAB11KIZSICSYS 是一款 CLLC 谐振 DC/DC 转换器板，可在 800 V 输出电压下提供高达 11 kW 的功率，非常适合快速 EV 和 ESS 充电器原型设计。该参考设计提供了基于完全特性化硬件的完整设计文件，展示了由 1EDC20I12AH 驱动的 IMZ120R030M1H 等 CoolSiC ™ MOSFET 的适用性，以实现经济高效的功率密度和高可靠性。

特性

  • 全输出电压范围内为 11kW
  • 双向功率流能力。
  • 峰值效率高达 97.2%
  • 高功率密度：4.1 kW/l
  • 同步整流
  • 1200 V 和 1700 V CoolSiC ™ MOSFET
