REF_ILD8150_DC_1.5A_SMD

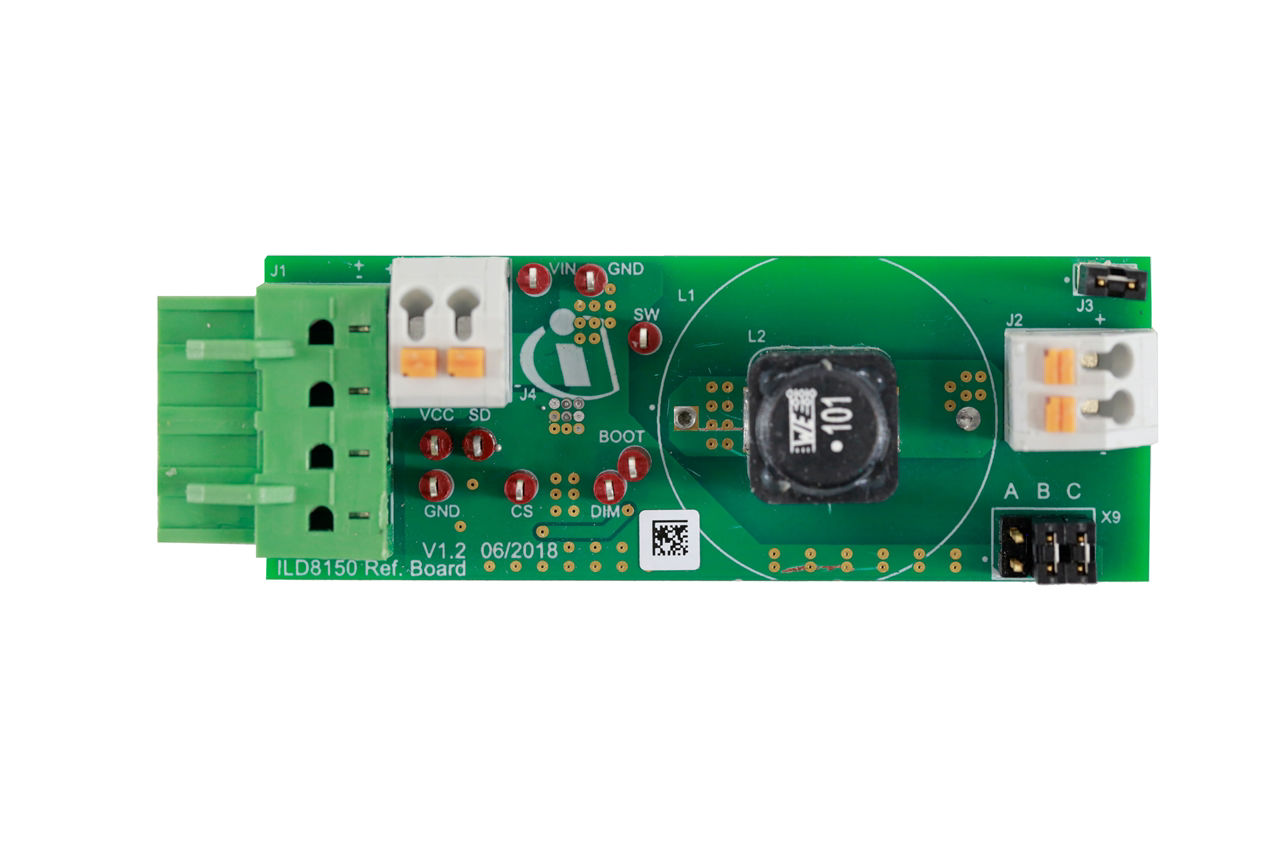

参考板 ILD8150 80V 高侧降压 LED 驱动器 IC，带混合调光
应用笔记
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_ILD8150_DC_1.5A_SMD
REF_ILD8150_DC_1.5A_SMD
每件.
应用笔记

商品详情

  • Pout
    0.003 W to 60 W
  • 主板类型
    Reference Board
  • 产品名称
    REF_ILD8150_DC_1.5A_SMD
  • 供电电压
    8 V to 80 V
  • 子应用程序
    LED Driver
  • 安装
    SMD
  • 尺寸
    82*27*15
  • 拓扑结构
    Buck
  • 目标应用程序
    Lighting, LED Lighting
  • 系列
    LED Driver
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 输出电压
    3 V to 78 V
  • 输出电流
    0.25 A to 1 A
  • 频率
    300 kHz to 600 kHz
推荐的
OPN
REFILD8150DC15ASMDTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
ILD8150E参考设计板采用创新的混合调光方法，提供接近SELV电压的高安全电压裕度。它提供高达1A的滞后电流控制和终止的占空比，在模拟调光模式下运行范围为12.5% 至 100%，在混合模式下运行范围为0.5% 至 12.5%。此外，它还提供透明和AC 100 或 120Hz输入抑制，适用于专业LED照明应用。

特性

  • 宽输入电压范围：8V 至 80V
  • 能够提供高达 1A 的输出电流
  • 频率范围：300 – 600kHz
  • 高达 2MHz 的开关频率
  • 数字软启动
  • 高达 20kHz 的 PWM 调光输入
  • 混合输出调光
  • 通常为 ±3%输出电流限制精度
  • 极低的LED电流随温度焊接
  • 欠压锁定
  • 逐周期电流
  • 带裸露焊盘的PG-DSO-8封装
  • 过温保护

产品优势

  • SELV应用中的高安全电压裕度
  • 高达99%的最大占空比允许将其用于输入和输出电压接近的应用
  • 外部MOSFET
  • 有助于最大限度地减少色偏和可听噪声
  • 深度调光和无闪光照明
  • 电流始终处于控制状态
