REF-SHA35IMD111TSYS
REF-SHA35IMD111TSYS
每件.
用户手册

商品详情

  • Pout
    0 W to 30 W
  • Board Type
    Reference Board
  • Product Name
    REF-SHA35IMD111TSYS
  • Supply Voltage max
    300 V
  • Sub Application
    Ceiling Fan
  • Mounting
    Through Hole, Surface Mount (SMD)
  • Dimensions
    97 x 25 mm
  • Applications
    Ceiling Fan, Motor Control & Drives, Small Home Appliances
  • Topology
    3-Phase Inverter, Flyback
  • Interfaces
    IR, AC Connector, Motor Connector
  • Motor Power max
    30 W
  • Target Application
    Home Appliances
  • Family
    iMOTION™ Motor Control ICs
  • Qualification
    Industrial
  • Input Type
    AC
  • Output Voltage
    0 V to 16 V
  • Output Current
    0 A to 1 A
  • Frequency
    16 kHz
受到推崇的
OPN
REFSHA35IMD111TSYSTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

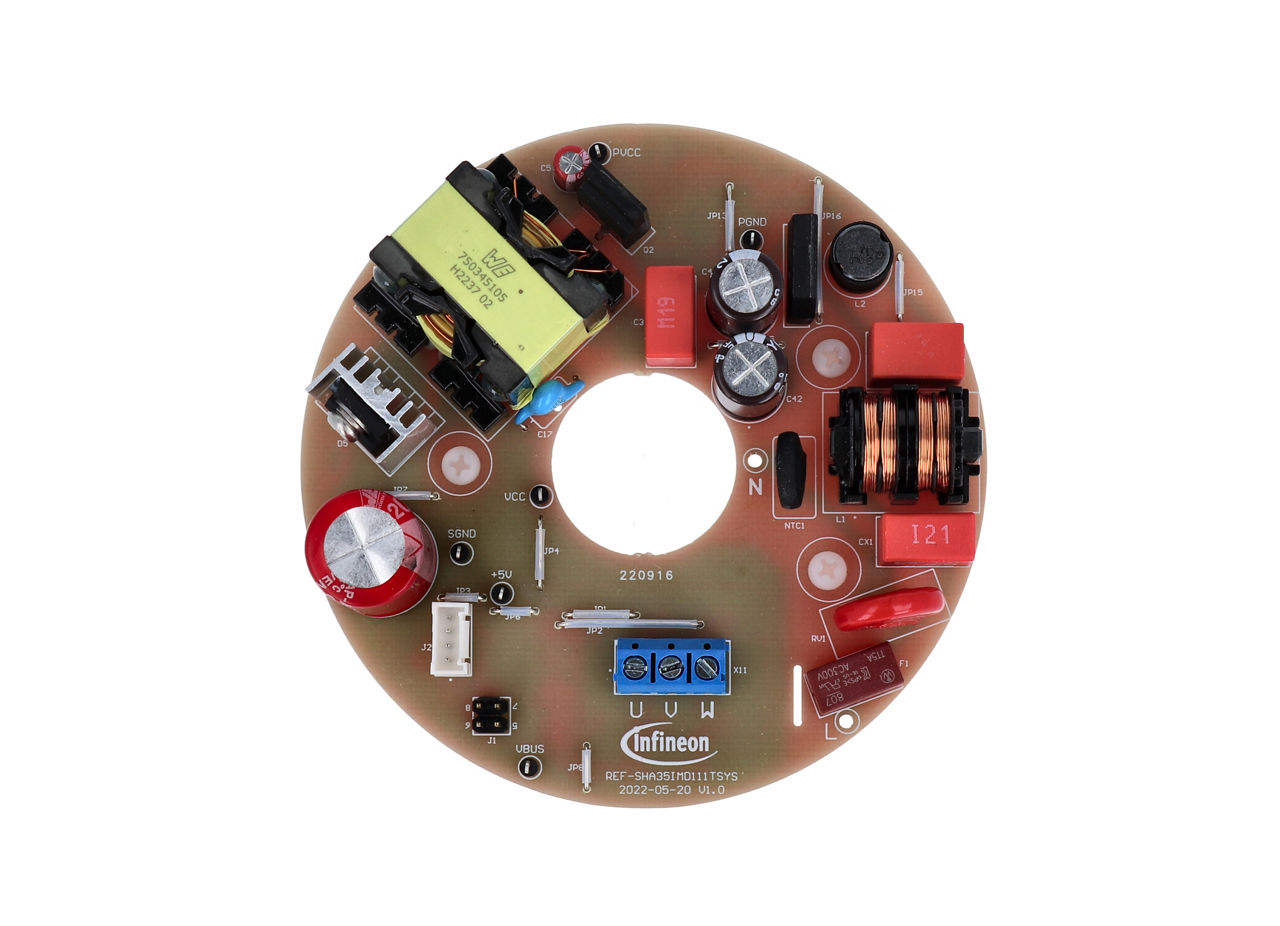

REF-SHA35IMD111TSYS 是低压 BLDC 吊扇的交钥匙解决方案，专注于高效率和高功率因数 (PF)。它采用先进的 MCE 2.0 技术的 iMOTION ™ IMD111T-6F040 驱动器，实现出色的电机控制。全新 iMOTION ™解决方案设计器 (iSD)接下来的进一步支持，它是一种易于使用的参考设计，无需自行开发电机软件，从而有效地节省了产品上市时间。

特性

  • 宽广的交流输入范围：90~300 Vrms
  • 高功率因数(PF)值>0.95，最大负载时总谐波失真(THD) <10%
  • 高效率：最大负载时>0.85
  • 发生功率<1 W
  • 4 kV低压浪涌符合IEC61000-4-5标准
  • iMOTION ™ MCE 2.0提供出色的电机控制
  • 红外照明
  • 全面保护：欠压/欠压、过压、过流
  • 单层PCB，设计简洁，成本低
  • 符合RoHS标准

产品优势

  • BLDC驱动的交钥匙解决方案
  • 紧凑的设计
  • 基于iMOTION ™ 2.0，易于使用
