REF_WLC_TX15W_M1
-
Frequency 范围127 kHz 至 360 kHz
-
Pout 范围5 W 至 15 W
-
主板类型Reference Board
-
供电电压 范围5 V 至 20 V
-
子应用程序Power Supplies
-
安装Open Frame Standoff
-
拓扑Full Bridge
-
拓扑结构WLC1115-68LQXQ
-
目标应用程序Wireless Chargers
-
系列Transmitter
-
质量等级Consumer
-
输入类型DC
-
输出电压 范围3 V 至 21 V
|
OPN
|
|---|
| 产品状态 |
| 英飞凌封装名称 |
| 封装名 |
| 封装尺寸 |
| 封装类型 |
| 湿度 |
| 防潮封装 |
| 无铅 |
| 无卤素 |
| 符合RoHS标准 |

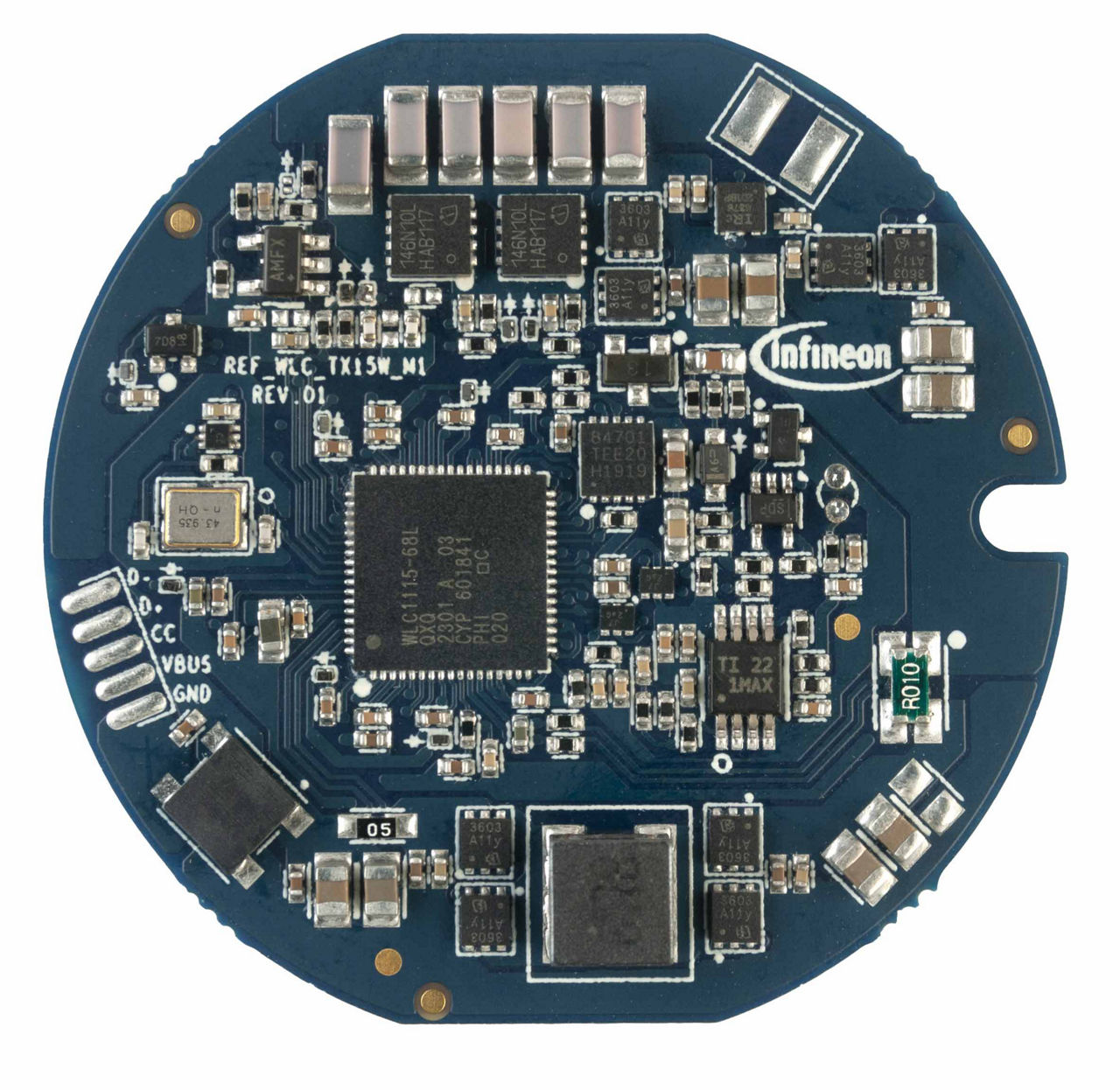

REF_WLC_TX15W_M1是基于WLC1115 Qi控制器的英飞凌无线充电发射器参考设计,集成USB-PD和DC-DC以及OPTIGA ™ Trust Charge。它实现了Qi2协议,并支持使用Qi2磁功率分配(MPP)进行15W无线充电。它还支持5 W的Qi基本电源配置文件(BPP)。三星 PPDE 15W也是功能集的一部分。该开发板使用 USB-C PD 电源适配器供电。
特性
- Qi v2.0 MPP 和 BPP 发射器
- 支持三星PPDE快速充电
- 15W Qi MPP 和 PPDE 以及 5W BPP
- 输入电压范围:4.5-24V
- UVLO、OVP、OCP 和 OTP
- 集成USB-C PD控制器
- 集成降压-升压控制器
- 多径 ASK 解调器
- 自适应异物检测(FOD)
- 最省且可配置的控制器
- CC 或 I2C 接口
产品优势
- 符合Qi2标准(ID:20217)
- 支持 Qi2 的单芯片发射器
- Qi2 磁力喷射
- 交通信号解决方案
- 外形尺寸优化
- USB-PD 或宽直流输入
- 安全高效充电
- 基础协议
- 可用的代码示例、API、注册
- 支持邮件升级
应用
