现货，推荐

TLE9140EQW EVAL

汽车 24/48 V 三相 BLDC 电机驱动器 – 轻松评估和快速原型设计
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9140EQW EVAL
TLE9140EQW EVAL
每件.
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Supply Voltage min
    24 V
  • Supply Voltage max
    48 V
  • Topology
    3-Phase Inverter
  • Target Application
    Drives, Automotive, Motor Control & amp
  • Family
    MOTIX™ Gate Driver, MOTIX™ MCU
  • Qualification
    Automotive
  • Input Type
    DC
  • Output Voltage min
    24 V
  • Output Voltage max
    48 V
受到推崇的
OPN
TLE9140EQWEVALTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

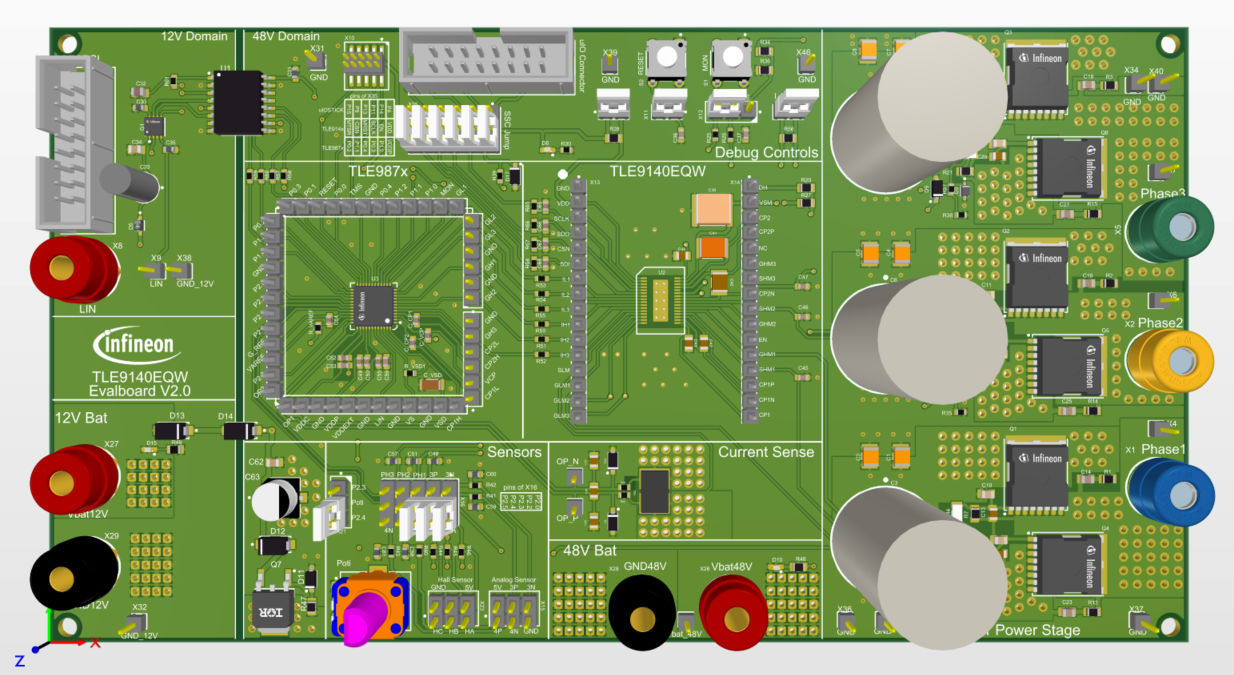

该评估板旨在提供一个灵活、易于使用的原型设计和开发工具，用于评估和测试英飞凌的 MOTIX ™ TLE9140EQW BLDC 电机栅极驱动器 IC，该 IC 与 MOTIX ™ TLE987x 32 位电机控制 SoC 设备系列配套使用。

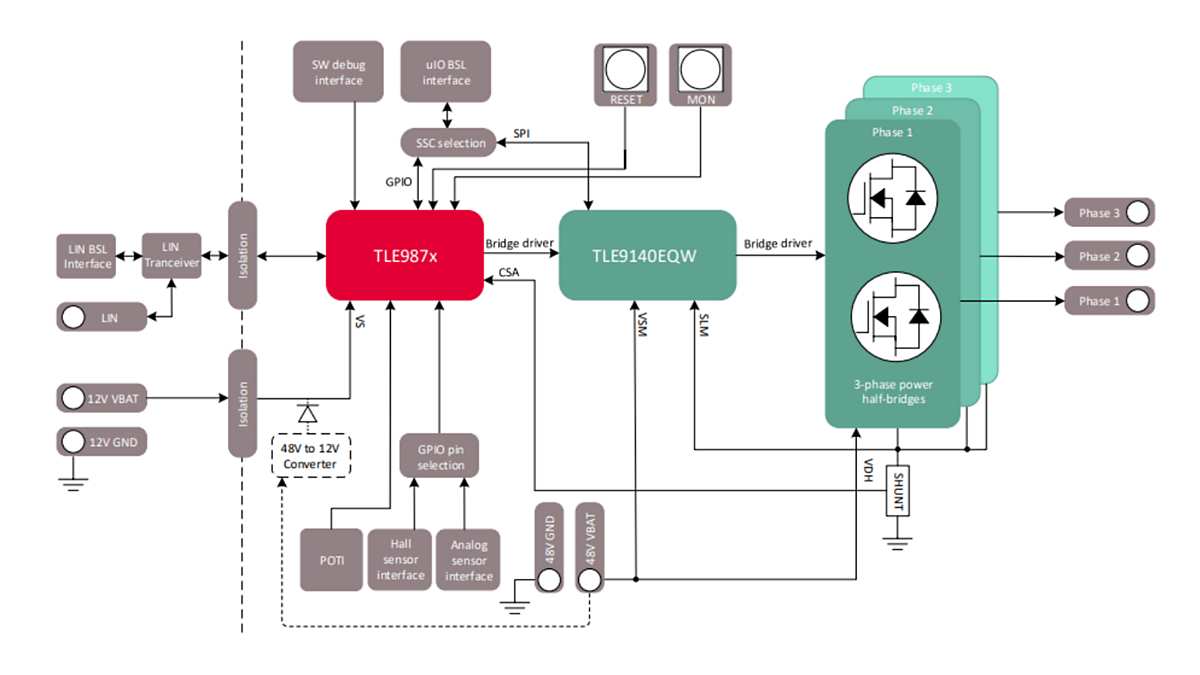

特性

  • 三相栅极驱动器 TLE9140EQW
  • 32 位 MOTIX™ MCU TLE9879
  • 具有 100 V OptiMOS™ 的 B6 桥5
  • 驱动 24 V/48 V DC 或 BLDC 电机
  • LIN 接口 IC TLE8457
  • 无传感器或基于传感器的 BLDC 电机控制
  • 板载调试接口

产品优势

  • 支持两种替代供应概念
  • 支持高达 1.5 kw 的 48 V 应用
  • 用于更快原型设计的调试接口
  • 用于轻松注册访问驱动程序的 GUI
  • 带有 FOC 演示代码的软件支持

应用
