现货，推荐
符合RoHS标准

REF-SHA35WRC2SYS

适用于高压吊扇电机的全功能入门套件，配有交钥匙电机驱动软件
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-SHA35WRC2SYS
REF-SHA35WRC2SYS
每件.
用户手册

商品详情

  • Board Type
    Reference Board
  • Product Name
    REF-SHA35WRC2SYS
  • Dimensions
    90x65x90
  • Topology
    Motor drive + PFC, 3-Phase - 2 Level, PFC, 3 phase motor drive
  • Interfaces
    IR
  • Target Application
    Ceiling Fan, Motor Control & Drives, Small Home Appliance
  • Family
    iMOTION™ Motor Control ICs, IGBT Discrete
  • Qualification
    Industrial
受到推崇的
OPN
REFSHA35WRC2SYSTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 BLISTER TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 BLISTER TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

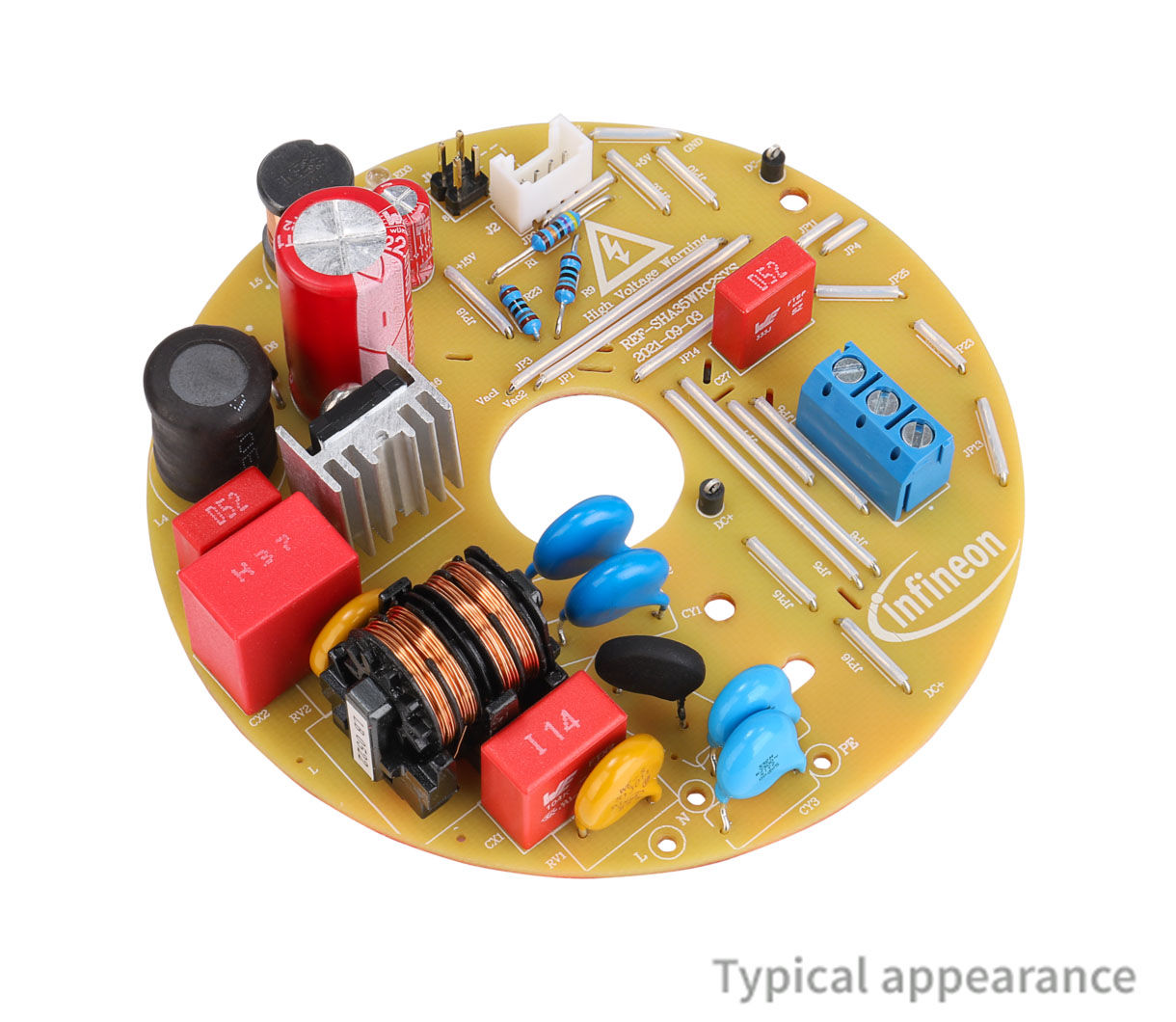

REF-SHA35WRC2SYS 是一款功能齐全的入门套件，配有主板、子卡和兼容的遥控盒。它包括用于交钥匙 PFC 和电机控制的 IMD112T iMOTION ™驱动器，简化了吊扇电机控制算法的开发。该套件还具有适用于常见吊扇设计的经济高效的单层 90 毫米直径 PCB。

特性

  • 输入电压范围 120~300 Vrms
  • 最大输入功率 35 W
  • PFC 因数 ≥ 0.9
  • iTHD ≤ 10% @ 230 Vrms
  • 板载 PFC 级（高达 60 kHz）
  • 符合 IEC61000-4-5 4 kV 浪涌标准
  • 符合 EN55032 B 类 EMI 标准
  • 板载过流保护
  • 板载辅助电源
