1ED21471S65F

650 V 高端栅极驱动器 IC，具有过流保护 (OCP)、多功能 RCIN/故障/启用 (RFE) 和集成自举二极管 (BSD)
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED21471S65F
1ED21471S65F
每件.
数据手册

商品详情

  • VBS UVLO (On)
    10 V
  • VBS UVLO (Off)
    8.7 V
  • VCC UVLO (Off)
    8.7 V
  • VCC UVLO (On)
    10 V
  • Turn Off Propagation Delay
    55 ns
  • Package
    PG-DSO-8
  • Turn On Propagation Delay
    55 ns
  • Voltage Class
    650 V
  • Qualification
    Industrial
  • Input Vcc
    10.8 V to 22 V
  • Output Current (Source)
    4 A
  • Output Current (Sink)
    4 A
  • Channels
    1
  • Configuration
    High-side
  • Isolation Type
    Functional levelshift
受到推崇的
OPN
1ED21471S65FXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-8
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

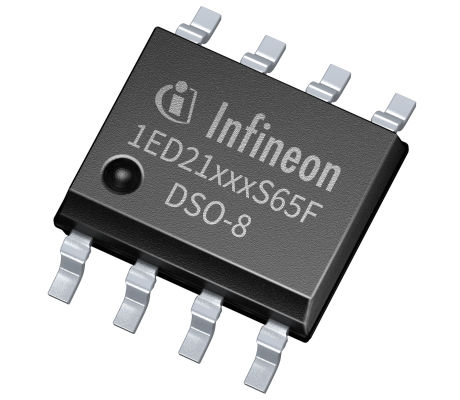

EiceDRIVER ™ 650 V 高压单通道栅极驱动器 IC，具有典型的 4 A 拉电流和 4 A 灌电流，采用 DSO-8 封装，适用于 IGBT、MOSFET 和 SiC MOSFET。

特性

  • 英飞凌薄膜 SOI 技术
  • 最大阻断电压 +650 V
  • 输出拉电流/灌电流 +4 A/ -4 A
  • 最大供电电压 25 V
  • 集成自举二极管
  • 100 V 的负 VS 瞬态抗扰度
  • 过流和欠压保护
  • 多功能 RFE 引脚功能
  • 传播延迟小于 100 纳秒
  • DSO-8 封装
  • 符合 RoHS 规定

产品优势

  • 出色的坚固性和抗噪性
  • 高电流输出级
  • 集成电源开关保护
  • 提供故障反馈
