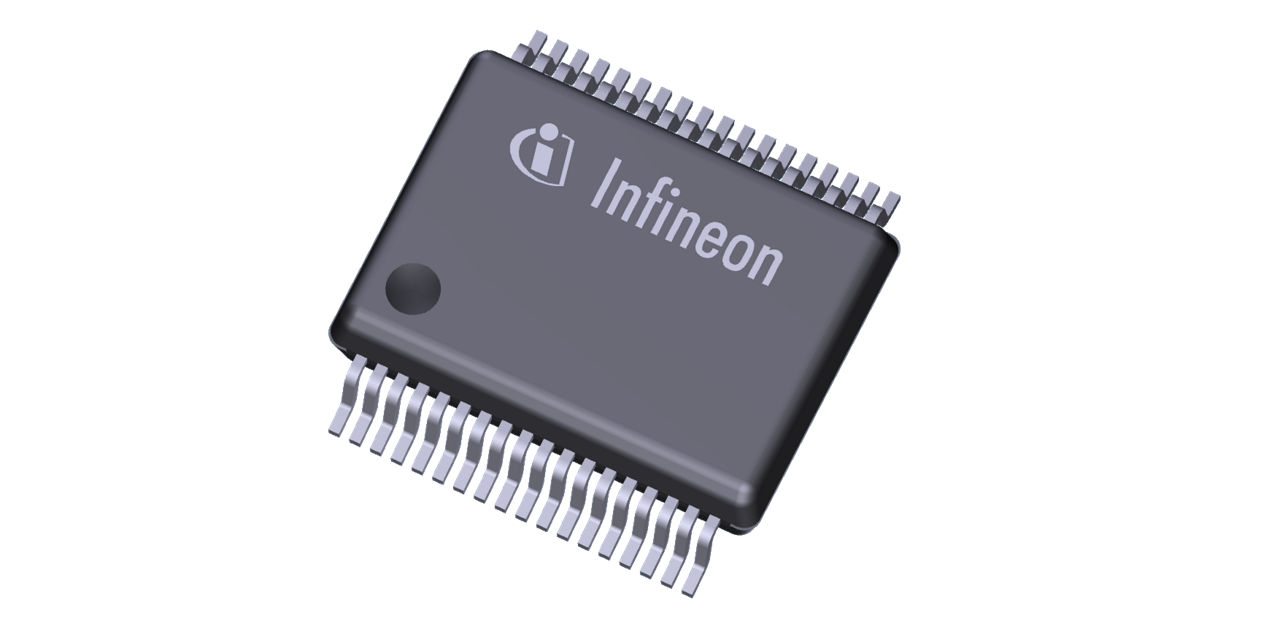

1EDI3050AS

EiceDRIVER ™ 1EDI3050AS 是一款符合汽车标准的单通道高压栅极驱动器，针对 IGBT 和 SiC 功率技术进行了优化。
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI3050AS
1EDI3050AS
每件.
数据手册

商品详情

  • 关断传播延迟
    60 ns
  • 分类
    ISO 26262-compliant
  • 开通传播延迟
    60 ns
  • 电压等级
    1200 V
  • 目前计划的可用性至少到
    2038
  • 系列
    EiceDRIVER™ isolated gate driver ICs for EV
  • 认证标准
    Automotive
  • 输入Vcc
    4.55 V to 5.5 V
  • 输出电流 (Sink)
    20 A
  • 输出电流 (Source)
    20 A
  • 通道数
    1
  • 配置
    High-side
  • 隔离类型
    Galvanic isolation - Reinforced
推荐的
OPN
1EDI3050ASXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-36
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-36
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 1EDI3051AS 采用英飞凌无芯变压器技术进行电气隔离。全面的安全功能和 ISO 26262 合规性可实现系统级 ASIL D 分类，同时随附的安全文档可简化 FMEDA 分析。通过 SPI 实现完全可配置性，从而实现平台开发。集成的高精度反激式控制器可以优化电源架构并减少功率器件的传导损耗。

特性

  • 适用于高达 1200 V 的 IGBT/SiC-MOSFET
  • 集成 SPI 功能
  • CMTI 高达 150 V/ns，高达 1000 V
  • 6.8 kV 加强绝缘 (DIN VDE)
  • 集成升压器（峰值高达 20 A）
  • 集成反激控制器（精度为 2%）
  • 两侧均有安全输入
  • 传播延迟典型值 60 ns
  • 集成双 12 位 ADC
  • 冗余 DESAT 和 OCP 保护
  • 栅极和输出级监控
  • 符合 ISO26262 SEooC 标准，安全性高达 ASIL B

产品优势

  • 高可配置性
  • 易于平台开发
  • 支持最高系统效率
  • 节省扩展。隔离电源
  • 支持系统级 ASIL D
  • 轻松进行 FMEDA 分析
  • 简单的系统安全架构
  • 并联开关双监控
  • 并联开关双钳位
  • 符合 AEC-Q100 标准
  • 紧凑型 DSO-36 细间距封装
