2ED020I12-FI
在产
符合RoHS标准
无铅

2ED020I12-FI

具有电流隔离、比较器和运算放大器的 1200 V 半桥栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED020I12-FI
2ED020I12-FI
数据手册

商品详情

  • PD输出
    1400 mW
  • RDSON_H（典型值）
    5 Ω
  • RDSON_L（典型值）
    10 Ω
  • RDSON_L（最大值）
    15 Ω
  • RthJA
    110 K/W
  • VBS UVLO (Off)
    11.2 V
  • VBS UVLO (On)
    12.2 V
  • VCC UVLO (On)
    12 V
  • VCC UVLO (Off)
    11 V
  • 关断传播延迟
    85 ns
  • 导通电阻 (RDSON_H)（最大值）
    7.5 Ω
  • 开通传播延迟
    85 ns
  • 电压等级
    1200 V
  • 认证标准
    Industrial
  • 输入Vcc 范围
    14 V 至 18 V
  • 输出电流 (Sink)
    2.5 A
  • 输出电流 (Source)
    1.5 A
  • 通道数
    2
  • 配置
    Half-Bridge
  • 隔离类型
    Galvanic isolation - Functional
推荐的
OPN
2ED020I12FIXUMA1
产品状态 active

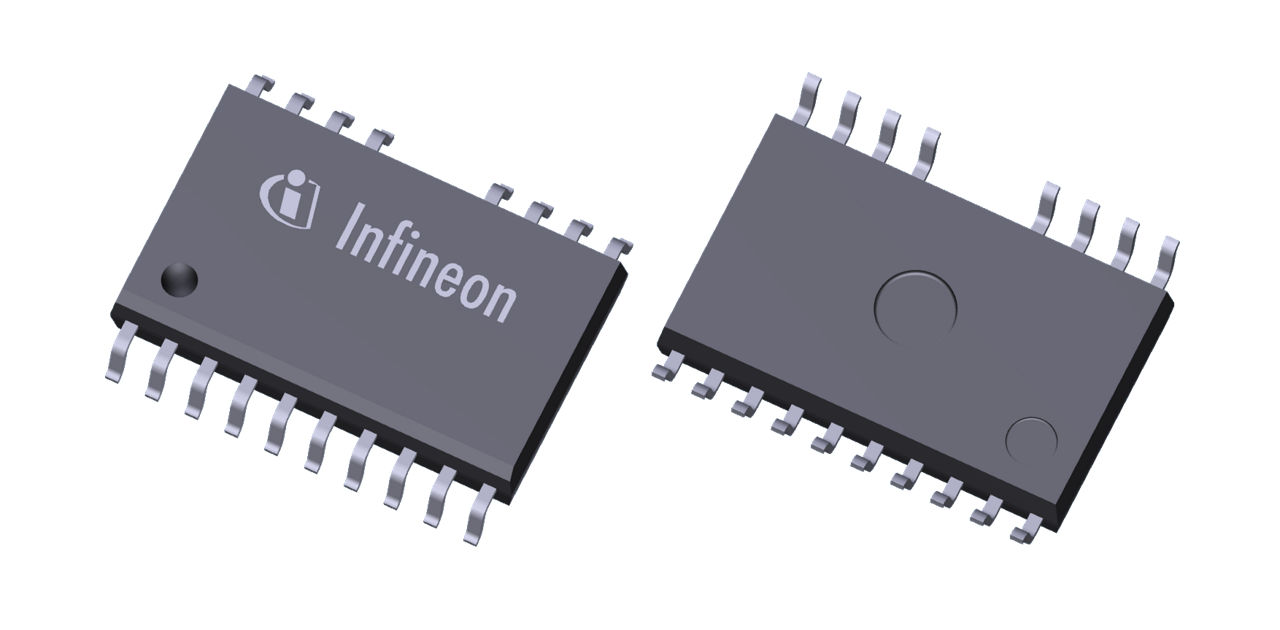

英飞凌封装名称
PG-DSO-18
封装名 N/A
封装尺寸 1000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
PG-DSO-18
封装名 -
封装尺寸 1000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 1200 V 半桥栅极驱动器 IC，适用于 IGBT、MOSFET 和 SiC MOSFET，采用 PG-DSO-18 封装，典型拉电流为 1.5 A，灌电流为 2.5 A。

特性

  • 无芯变压器隔离。驱动器
  • 轨到轨输出
  • 保护功能
  • 浮动高侧驱动器
  • 双通道欠压锁定
  • 3.3V 和 5 V TTL 兼容输入

图表

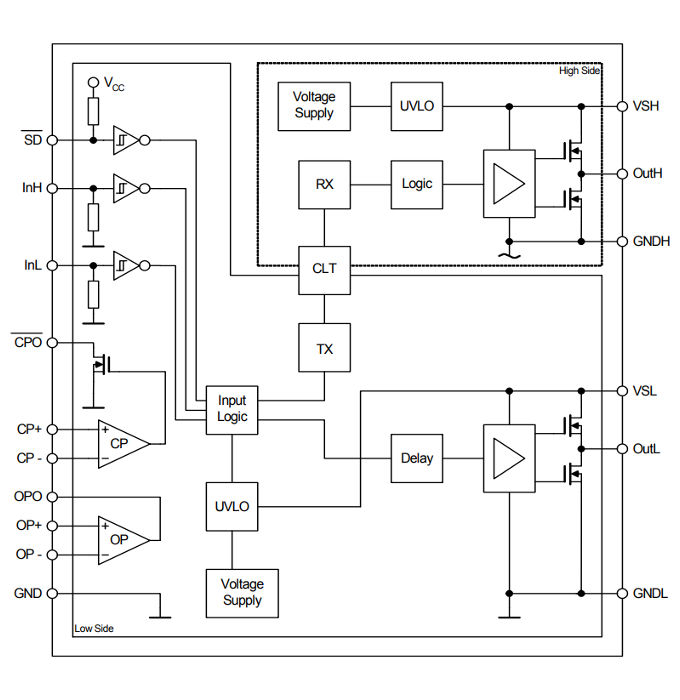

Block_Diagram_2ED020I12-FI
Block_Diagram_2ED020I12-FI
Block_Diagram_2ED020I12-FI Block_Diagram_2ED020I12-FI Block_Diagram_2ED020I12-FI
×
