在产
符合RoHS标准

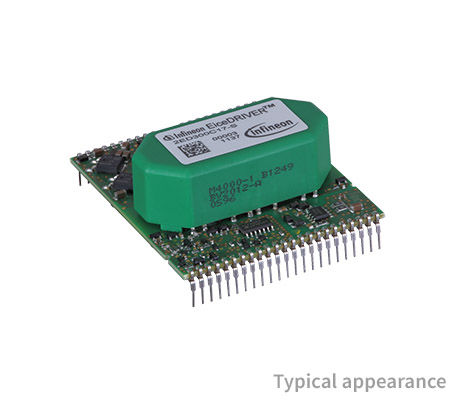

2ED300C17-S

双通道IGBT栅极驱动板
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED300C17-S
2ED300C17-S
数据手册

商品详情

  • 电压等级
    1700 V
  • 认证标准
    Industrial
  • 输出电流 (Source)
    30 A
  • 输出电流 (Sink)
    30 A
  • 通道数
    2
  • 配置
    Half-Bridge
  • 隔离类型
    Galvanic isolation - Reinforced
推荐的
OPN
2ED300C17SROHSBPSA1
产品状态 active
英飞凌封装名称 AG-EICE
封装名 N/A
包装尺寸 12
包装类型 TRAY
湿度 1
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-EICE
封装名 -
包装尺寸 12
包装类型 TRAY
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER™栅极驱动板，适用于英飞凌的 IGBT 模块，电压最高可达 1700 V，具有加强隔离

特性

  • 30 A 的高峰值输出电流
  • 集成 DC-DC SMPS
  • 出色的保护功能
  • 5 kV iso。测试性能经过 100% 测试
  • 高电磁兼容性
  • 半桥和直接模式
  • 故障条件下的软关断
  • 温度范围 -25°C/85°C

图表

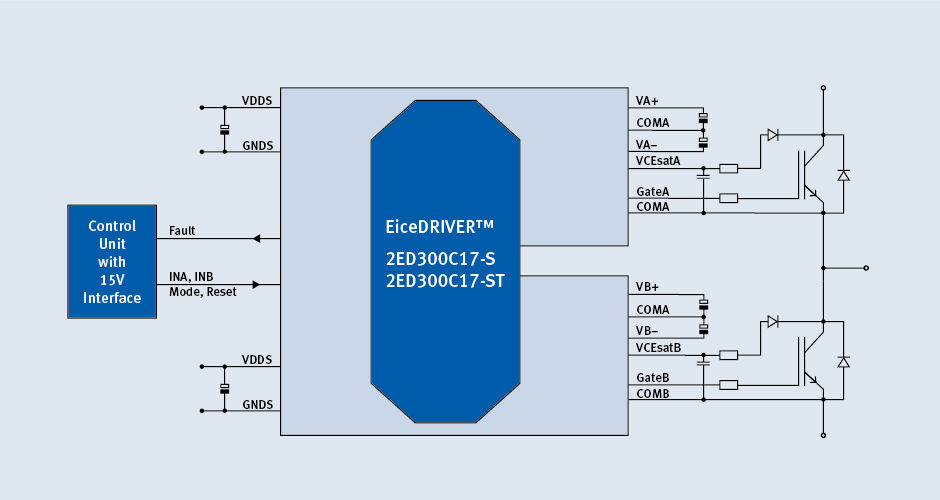

Circuit_diagram_2ED300C17-S
Circuit_diagram_2ED300C17-S
Circuit_diagram_2ED300C17-S Circuit_diagram_2ED300C17-S Circuit_diagram_2ED300C17-S
×
