在产
符合RoHS标准
无铅

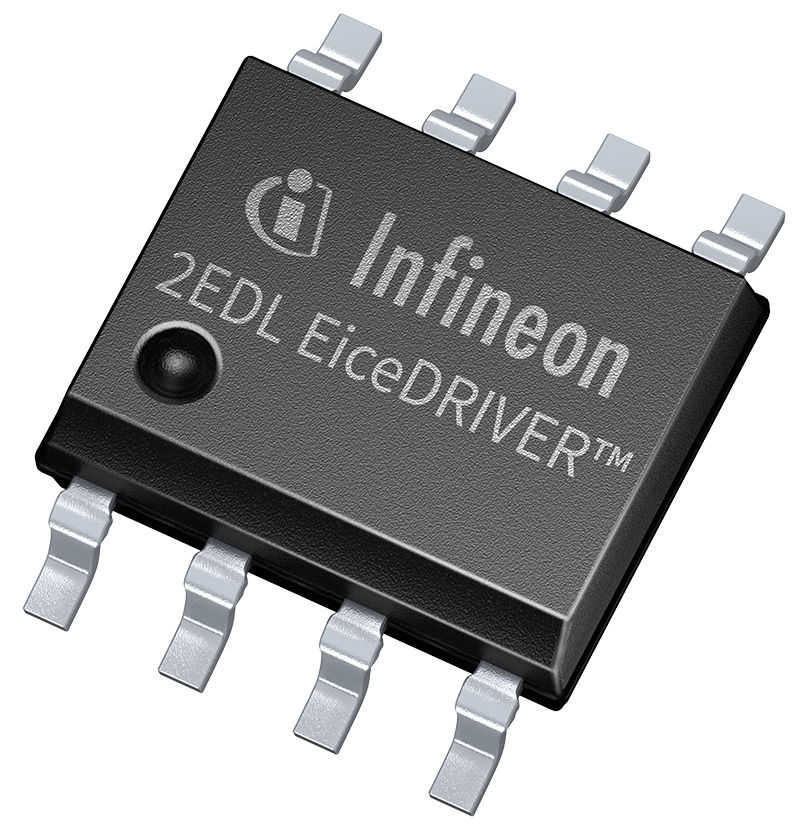

2EDL8033F5B

120 V 启动 3 A 高侧和低侧结隔离栅极驱动器
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDL8033F5B
2EDL8033F5B
每件.

商品详情

  • VBS UVLO (Off)
    6.7 V
  • VBS UVLO (On)
    7.3 V
  • 关断传播延迟
    33 ns
  • 开通传播延迟
    33 ns
  • 电压等级
    120 V
  • 认证标准
    Industrial
  • 输入Vcc
    8 V to 17 V
  • 输出电流 (Sink)
    6 A
  • 输出电流 (Source)
    3 A
  • 通道数
    2
  • 配置
    High-side and low-side
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
OPN
2EDL8033F5BXUMA1
产品状态 active
英飞凌封装名称
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
每件. 有存货

产品状态
Active
英飞凌封装名称
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
2EDL8033F5B 设计用于 半桥配置 中的高端和低端 MOSFET 。浮动高端驱动器能够驱动高达 120 V 自举电压的高端 MOSFET 并提供 3 A 电流能力。高端偏置电压是使用集成自举二极管产生的。驱动器的输入与 TTL 逻辑兼容,可以承受从 -10 V 到 20 V 的输入共模摆幅。

特性

  • 3 A 拉电流 / 6 A 灌电流
  • 绝对最大启动电压 120 V
  • 集成自举二极管
  • -10 V 至 20 V 输入引脚能力
  • -5 A 输出引脚反向电流电容。
  • HS 上最大绝对负电压为 -12 V
  • 8-17 V 电源电压工作范围
  • 高端和低端均具有 UVLO
  • 快速传播延迟(<35 纳秒)
  • 2 ns 典型延迟匹配
  • 在 DSO-8 中提供
  • 工作结温:-40ºC 至 125ºC

产品优势

  • 一流的驾驶能力
  • 强大的 3 A 拉电流/灌电流能力
  • 强 6 A 下拉(无诱导开启)
  • 紧密的传播延迟匹配
  • DSO-8 封装,行业标准引脚排列
  • 集成自举二极管
