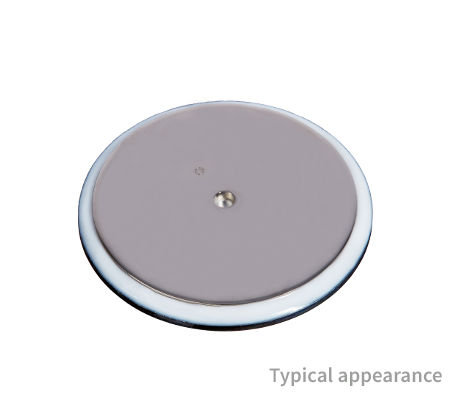

65DN06B02

600 V 无外壳焊接二极管
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

65DN06B02
65DN06B02
数据手册

商品详情

  • I(FSM) max
    95000 A
  • IFAVM/TC [A/°C] (@180° el sin)
    12810/100
  • IFAVM/Tc
    12810/100 (180 ° el sin)
  • IFSM [A] (@10ms, Tvj max)
    95000
  • rT [mΩ] (@Tvj max) max
    0.18
  • RthJC [K/kW] (@180° el sin) max
    4.7
  • Tvj [°C] max
    180
  • VF/IF [V/kA] (@Tvj max)
    0.89/8
  • VRRM [V]
    600
  • VRRM max
    600 V
  • VT0 [V] (@Tvj max) max
    0.76
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    45100
  • 夹紧力[kn]
    40 to 80
  • 封装
    Disc dia 65mm height 5,0 mm
  • 配置
    Rectifier Diodes / Welding Diodes
推荐的
OPN
65DN06B02ELEMXPSA1
产品状态 active and preferred
英飞凌封装名称 BG-D_ELEM-1
封装名 N/A
包装尺寸 20
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 BG-D_ELEM-1
封装名 -
包装尺寸 20
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
无外壳焊接二极管 600 V、12.8 kA*/ 14.4 kA**，直径 65 毫米。我们设计的产品具有更低的损耗，适合中频电阻焊接和大电流整流器应用。低导通电压允许持续约 12.8 kA 的极高正向电流。 65DN06B02 在机械上与 65DN06 兼容，并且非常紧凑，直径为 65 毫米，高度为 5 毫米。 *IFAV @ Tc= 100°C
**IFAV @ Tc= 85°C

特性

  • 正向电流高达 12.8 kA
  • 损耗低
  • 可靠性最高
  • 一流的功率循环能力。
