BGAP2D20A
BGAP2D20A
每件.
数据手册

商品详情

  • OIP3
    34.3 dBm
  • OP1dB
    28.9 dBm
  • Supply Voltage
    5 V
  • Noise Figure
    3.4 dB
  • Gain
    35.1 dB
  • Gain Flatness max
    0.16 dB
  • ACLR
    -47.8 dBc
  • Frequency Range
    2.3 GHz to 2.7 GHz
受到推崇的
OPN
BGAP2D20AE6327XTSA1
产品状态 active and preferred

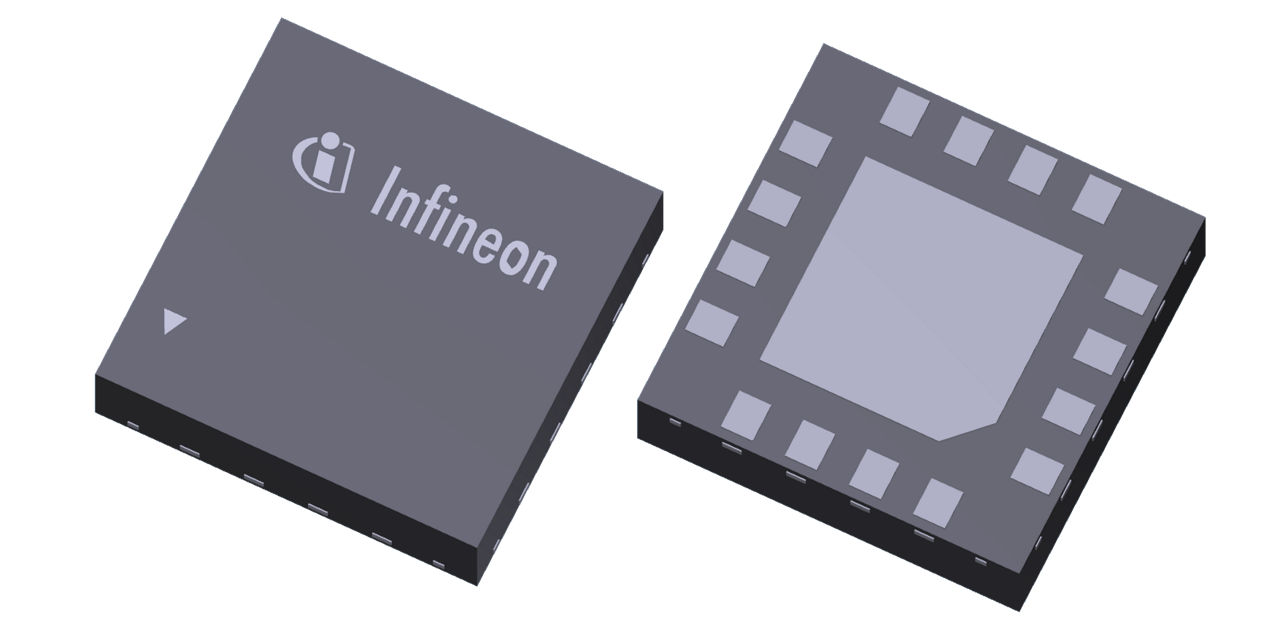

英飞凌封装名称
PG-TSNP-16
封装名 N/A
包装尺寸 2000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSNP-16
封装名 -
包装尺寸 2000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
BGA P2D20A 是一款 2.3 至 2.7 GHz 低频段驱动放大器，可用作从大规模 MIMO 5G 基站到小型蜂窝和接入点的 RF 应用中的预驱动器或驱动器。基于 SiGe 的放大器提供最佳的 RF 性能和高 OP1dB：28.9 dBm。驱动放大器通常位于收发器 IC 和功率放大器之间，但也可用作低功率应用的功率放大器。输入为100Ω差分，输出为50Ω单端。驱动放大器具有高线性度和出色的宽带增益平坦度（<0.2dB 以获得驱动 PA 的最佳线性化结果。

特性

  • 电源电压：5V
  • 增益平坦度：0.16 dB
  • 高增益：35.1 dB
  • 高 OP1dB：28.9 dBm
  • 低频段：2.3 - 2.7GHz
  • 包装：TSNP-16

产品优势

  • BiCMOS 技术可实现优化性能
  • 使用更少的元件实现高增益和高功率
  • 2.3-2.7 GHz 宽带宽，具有最佳增益平坦度
  • 内部匹配保存外部匹配组件
  • 设计简便，占地面积小

应用

图表

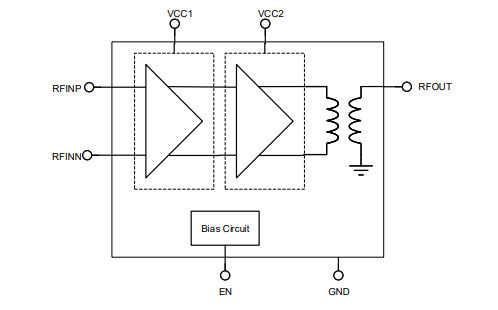

Diagram_BGAP2D20A
Diagram_BGAP2D20A
Diagram_BGAP2D20A Diagram_BGAP2D20A Diagram_BGAP2D20A
×
