BTS4142N

BTS4142N 是一款集成垂直功率 FET 的高压侧电源开关，提供嵌入式保护和诊断功能。
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS4142N
BTS4142N
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    3 A
  • Ptot max
    1.4 W
  • RDS (on) (@ Tj = 25°C)
    150 mΩ
  • RDS (on) (@ Tj = 150°C) max
    320 mΩ
  • toff (Turn OFF time) max
    150 µs
  • ton (Turn ON time) max
    100 µs
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 125 °C
  • Recommended Operating Voltage
    12 V to 45 V
  • Nominal Load Current per channel (All channels active)
    1.4 A
  • Current Limit min
    1.4 A
  • Currently planned availability until at least
    2033
  • Family
    Classic PROFET™ 24V
  • Qualification
    Automotive
  • Diagnostics
    n.a.
  • Load Current
    1.4 A
  • Channels
    1
受到推崇的
OPN
BTS4142NHUMA1
产品状态 active and preferred

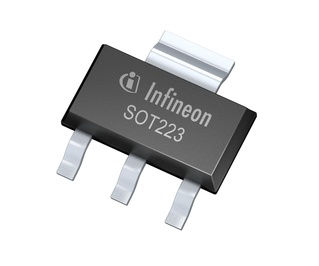

英飞凌封装名称
PG-SOT223-4
封装名 N/A
包装尺寸 4000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-SOT223-4
封装名 -
包装尺寸 4000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

特性

  • 过载保护
  • 热关断并重启
  • 过压保护（包括负载突降）
  • 欠压关断并自动重启
  • 开关电感负载
  • 电感负载钳位电压
  • CMOS 兼容输入
  • 热关断并重启
  • ESD 保护
  • GND 丢失和 Vbb 丢失保护
  • ESD 保护
  • 极低待机电流

产品优势

  • 电感负载钳位电压
  • 电流限制
  • 极低待机电流
  • 热关断并重启
  • ESD 保护

图表

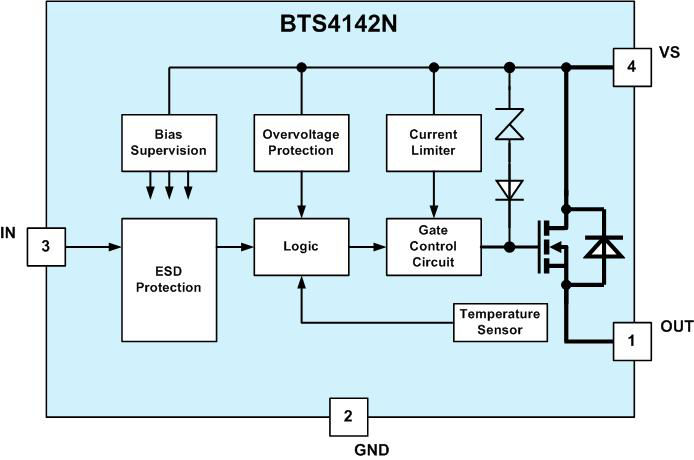

BTS4142N_Blockdiagram
BTS4142N_Blockdiagram
BTS4142N_Blockdiagram BTS4142N_Blockdiagram BTS4142N_Blockdiagram
×
