BTS4175SGA

BTS4175SGA 是一款单通道智能高端电源开关。它嵌入在 PG-DSO-8-24 封装中，提供保护功能和诊断功能。
数据手册
封装
评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS4175SGA
BTS4175SGA
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    6.5 A
  • Ptot max
    1.5 W
  • RDS (on) (@ Tj = 25°C)
    175 mΩ
  • RDS (on) (@ Tj = 150°C) max
    350 mΩ
  • toff (Turn OFF time) max
    200 µs
  • ton (Turn ON time) max
    180 µs
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 150 °C
  • Recommended Operating Voltage
    6 V to 52 V
  • Nominal Load Current per channel (All channels active)
    1.3 A
  • Current Limit min
    4 A
  • Family
    Classic PROFET™ 24V
  • Currently planned availability until at least
    2033
  • Qualification
    Automotive
  • Diagnostics
    Digital
  • Load Current
    1.3 A
  • Channels
    1
受到推崇的
OPN
BTS4175SGAXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-8
封装名 SO-8
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 SO-8
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
功率晶体管由带电荷泵的 N 沟道功率 MOSFET 构成。该设备采用单片集成智能技术。它专门设计用于在恶劣的汽车环境中驱动继电器、R5W 灯或 LED。

特性

  • 适用于 12V 和 24V 应用
  • 过载保护
  • 电流限制
  • 短路保护
  • 热关断
  • 过压保护（包括。负载突降
  • 电感负载快速退磁
  • 电池反接保护
  • 欠压和过压关断
  • 诊断输出：过热、短路
  • 关闭状态下的开路负载检测
  • CMOS 兼容输入

产品优势

  • 电感负载钳位电压
  • 标记故障事件（状态引脚）
  • 电流限制
  • 极低待机电流
  • 热关断并重启
  • ESD 保护

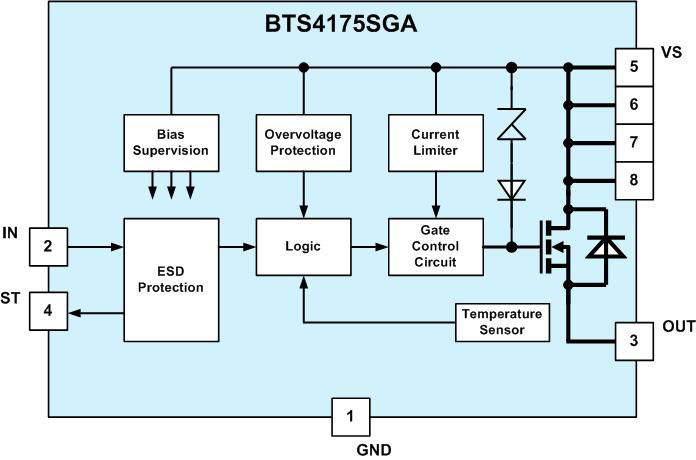

图表

BTS4175SGA_Blockdiagram
BTS4175SGA_Blockdiagram
BTS4175SGA_Blockdiagram BTS4175SGA_Blockdiagram BTS4175SGA_Blockdiagram
×
